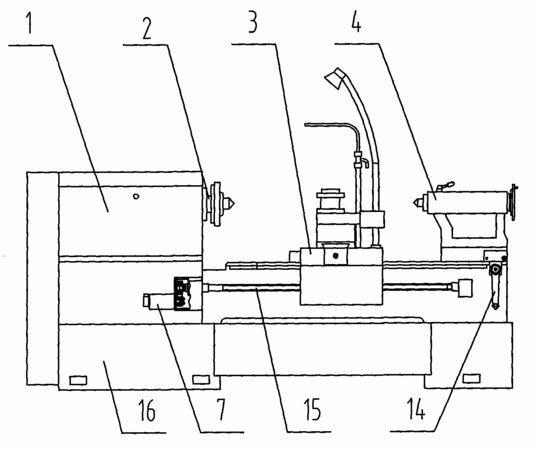

摘要：本發明公開了一種數控車銑復合機床。包括數控機床床身、主軸系統、銑削動力頭、車刀架、尾座、縱橫向進給系統、潤滑系統，其特征在于，機床床鞍上裝有下滑塊，在下滑塊前端裝有四工位電動車刀架，在下滑塊的后端裝有可升降的銑削動力頭，在銑削動力頭的銑頭主軸上安裝銑刀或鉆頭，銑削動力頭的升降通過伺服電機帶動滾珠絲杠副旋轉來實現，變頻電機帶動銑頭主軸旋轉，通過調整變頻電機的頻率來改變銑頭主軸的轉速。本發明通過一次裝卡可實現機床的車銑復合加工，滿足一機多用的目的；機床通過數字控制系統，實現X軸、Y軸、Z軸、C軸共同組成的四軸控制的四軸聯動；整機剛性好，加工的零件尺寸精度達到IT7，表面粗糙度Ra≤3.2μm。
- 專利類型發明專利
- 申請人長沙金嶺機床有限責任公司;
- 發明人廖朝洋;董大華;張群英;黃鴻喜;楊瑾;
- 地址410205湖南省長沙市河西麓谷大道628號
- 申請號CN200910042932.1
- 申請時間2009年03月23日
- 申請公布號CN101508069A
- 申請公布時間2009年08月19日
- 分類號B23P23/00(2006.01)I;B23B19/02(2006.01)I;B23B23/00(2006.01)I;B23Q11/08(2006.01)I;B23Q11/12(2006.01)I;
