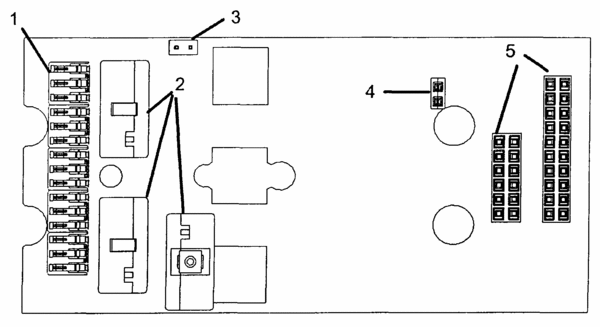

摘要：本發明涉及一種控制保護電器的母板電氣連接結構，包括一個用于連接各模塊的線路板，至少帶有一個轉換機械信號和電信號的觸點，至少帶有一個可以和電源模塊的接口，一個控制保護模塊的接口，至少帶有一個線路板。接插件(1、3、4、5)，及控制觸頭(2)，安裝在母板之上，母板是電路板或布線板，為電源線和信號線提供通道。線路板作為整個開關系統的連接方式的基礎，系統化、集成化的統一的解決了開關系統的連接，并且將機械信號轉化成電信號，實現機械系統同電子系統的通訊，完成電子模塊的供電，信號的傳輸。解決了控制與保護電器由于其功能多，模塊化而帶來的需要傳輸的信號多，布線繁瑣，布線占用空間大，容易相互影響的問題。
- 專利類型發明專利
- 申請人上海電科電器科技有限公司;蘇州萬龍電氣集團股份有限公司;江蘇凱隆電器有限公司;
- 發明人奚泓;賈峰;林建榮;曾萍;
- 地址200063 上海市武寧路505號
- 申請號CN200810204656.X
- 申請時間2008年12月16日
- 申請公布號CN101477922B
- 申請公布時間2012年05月02日
- 分類號H01H71/00(2006.01)I;H01H73/00(2006.01)I;H01H89/00(2006.01)I;
