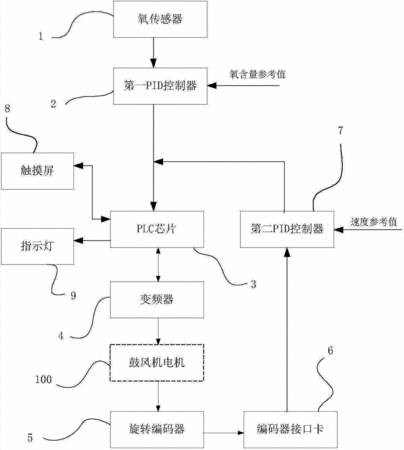

摘要：本實用新型公開了一種鍋爐鼓風機電機的控制系統，外接鼓風機電機，包括氧傳感器、第一PID控制器、PLC芯片、變頻器、旋轉編碼器、編碼器接口卡、第二PID控制器和觸摸屏，其中：所述氧傳感器安置在鍋爐的燃燒室內；所述氧傳感器、第一PID控制器、PLC芯片、變頻器、鼓風機電機、旋轉編碼器、編碼器接口卡以及第二PID控制器依次連接；所述第二PID控制器連接所述PLC芯片；所述觸摸屏連接所述PLC芯片。本實用新型結構簡單，操作簡便，控制精度高，能使鼓風機在高效、節能狀態下運行，大幅提高鍋爐的燃燒效率，進而大幅度提高生產效率，降低現場操作人員的工作強度。
- 專利類型實用新型
- 申請人上海電氣自動化設計研究所有限公司;
- 發明人鄔雁忠;陸建萍;馬丹;周游游;
- 地址200023 上海市黃浦區蒙自路360號
- 申請號CN201320614400.2
- 申請時間2013年09月30日
- 申請公布號CN203362574U
- 申請公布時間2013年12月25日
- 分類號F04D27/00(2006.01)I;
