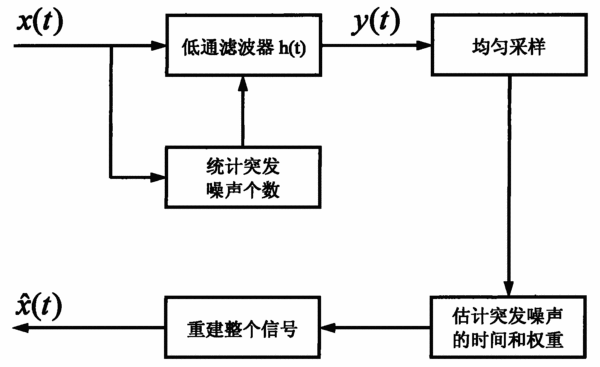

摘要:本發明提供了一種針對示波器的波形采樣和重建的方法,包括:對于示波器中的波形信號,統計信號在每個周期內的突發噪聲的個數,對信號通過一個低通濾波器后按照給定的頻率進行均勻采樣,并存儲到示波器里;在信號重建的過程中,首先利用新的算法來恢復出突發噪聲,在突發噪聲已知的基礎上,再利用帶限信號的重構方法,恢復出包含突發噪聲的整個信號波形。利用信號的周期性,可以很好的降低采樣率,提高示波器的存儲容量。示波器中的信號帶有突發噪聲,這樣的信號不再是帶限信號,利用經典的帶限信號的采樣方法無法很好的恢復出原來的信號,針對這種情況,提出了波形采樣和重建的新方法,可以很好的恢復出原信號,并且該方法具有很好的穩健性。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人陸建;印德榮;
- 地址212200江蘇省揚中市綠揚路88號
- 申請號CN200810019622.3
- 申請時間2008年03月11日
- 申請公布號CN101241145A
- 申請公布時間2008年08月13日
- 分類號G01R13/02(2006.01);
