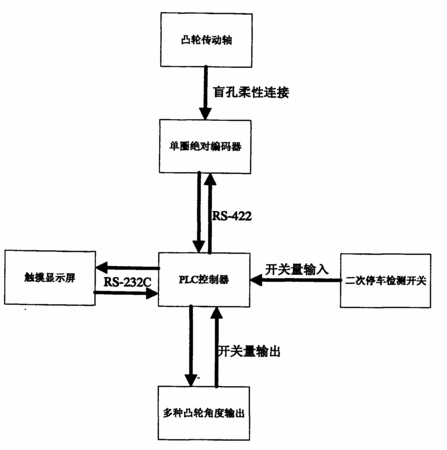

摘要：本發明涉及一種帶模具數據庫的凸輪系統，屬于沖壓機械沖床控制技術領域，主要特點是沖壓機械凸輪傳動軸上連接盲孔單圈絕對編碼器，盲孔單圈絕對編碼器通過RS422串口總線和PLC控制器相連，設置的觸摸顯示屏通過RS232C和PLC控制器相連；系統軟件包括凸輪部分和模具數據庫兩部分，記錄凸輪參數的數據采用E2PROM存儲以確保數據掉電也不丟失，采用靜態方程分配，以確保凸輪參數以及99組模具庫凸輪參數對E2PROM的合理運用，本發明通過單圈絕對編碼器和曲軸上方感應開關相互對照的方式，可以有效的預防沖壓機床中的危險動作單次聯沖的發生，同時模具數據庫又可廣泛運用在大型閉式壓力機流水線作業中。
- 專利類型發明專利
- 申請人江蘇揚力集團有限公司;
- 發明人杭勇;吳鳳娟;
- 地址225127江蘇省揚州市開發區揚子江中路99號
- 申請號CN200710191368.0
- 申請時間2007年12月17日
- 申請公布號CN101201610A
- 申請公布時間2008年06月18日
- 分類號G05B19/18(2006.01);B21D22/02(2006.01);B30B15/14(2006.01);B30B15/16(2006.01);
