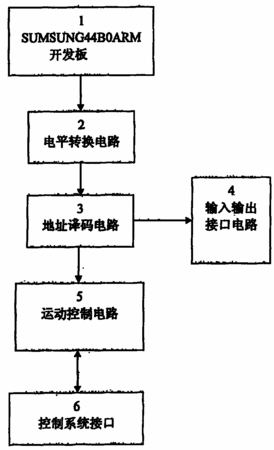

摘要:本實用新型公開了一種嵌入式數控系統,SAMSUNG44BO ARM開發板的接口,依次與電平轉換電路的接口,地址譯碼電路,運動控制電路,控制系統接口連接,地址譯碼電路還與輸入輸出接口電路連接。該系統是基于ARM及運動控制芯片的嵌入式數控系統,該系統采用嵌入式ARM處理器作為數控系統的控制核心;采用高性能的運動控制芯片PCL6045負責實現復雜的運動控制。該嵌入式數控系統能夠實現多軸直線插補及兩軸圓弧插補運動功能。采用雙CPU(SAMSUNG44BOARM開發板中ARM CPU和運動控制芯片PCL6045)控制,提高了運算速度,同時也提高了加工速度,該系統是一款高性能的嵌入式數控系統。
- 專利類型實用新型
- 申請人杭州浙大辰光科技有限公司;
- 發明人傅建中;郭輝;呂建飛;
- 地址310013浙江省杭州市西湖區玉古路149號方圓大廈311室
- 申請號CN200520101687.4
- 申請時間2005年04月18日
- 申請公布號CN2786677Y
- 申請公布時間2006年06月07日
- 分類號G05B19/18(2006.01);
