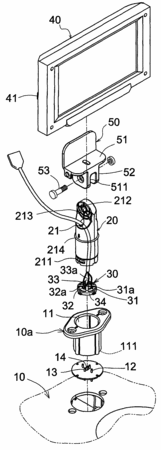

摘要:一種播放裝置的萬向屏幕置放架,包括套接孔,設置在播放裝置上;套接桿,穿套在套接孔中且貫穿有導線穿孔;訊號連接構件,裝在套接桿的底端,還環狀地設有多個環狀導電體,當套接桿插入套接孔時,聯動地使各環狀導電體分別對應地搭接于播放裝置的輸出端子上,并與各環狀導電體的第二側連接有訊號線,各訊號線自套接桿的導線穿孔向外穿出,可以銜接屏幕的輸入端子;屏幕接座有載臺,用來承載屏幕,在載臺的底端,突設有樞接座,可以樞連在套接桿的頂端。本發明的屏幕可以藉由套接桿在播放裝置的套接孔中旋轉,進行水平方向的360度旋轉調整,并可以藉由屏幕接座于套接桿上旋轉,進行垂直于所述的水平方向的調整,從而實現了屏幕角度的萬向調整。
- 專利類型發明專利
- 申請人寧波普洛咪科技有限公司;
- 發明人邱政順;
- 地址315800浙江省寧波市北侖區保稅西區留學生創業區5號樓
- 申請號CN200710156953.7
- 申請時間2007年11月21日
- 申請公布號CN101169980A
- 申請公布時間2008年04月30日
- 分類號G12B9/10(2006.01);F16M11/00(2006.01);G09F9/00(2006.01);
