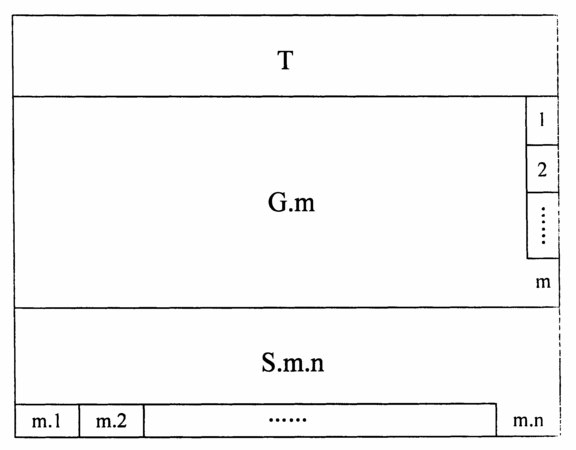

摘要:本發明所涉及的“兩維書簽結構的數字式電子信號發生器操作界面”,在進行設定等操作時采用兩維書簽結構的選擇方法,其中一維用于選擇“組”,另一維用于選擇“段”。整個顯示和設定操作區域分成三個部分,第一部分是整機公共信息顯示和設定操作區域,第二部分是波形組的信息顯示和設定操作區域,第三部分是波形段的信息顯示和設定操作區域。當在第二區域中選擇了特定的波形組后,第三區域會自動變為該波形組的段信息顯示和操作區域,此時可在第三區域中選擇所需的段,選中特定的段后該區域變成該段信息顯示和設定操作區域。
- 專利類型發明專利
- 申請人北京飛騰三環電子科技有限公司;
- 發明人徐建;
- 地址100088北京市海淀區羅莊西里13號515室
- 申請號CN200610002809.3
- 申請時間2006年02月05日
- 申請公布號CN101013608A
- 申請公布時間2007年08月08日
- 分類號G12B9/10(2006.01);H05K7/00(2006.01);
