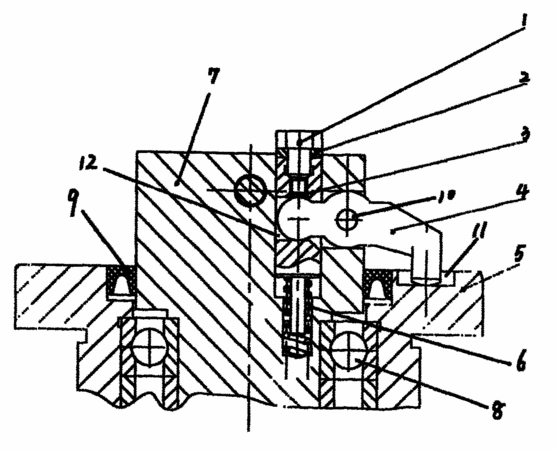

摘要：本實用新型公開了一種定位裝置，特別是一種機床用可換箱主軸定位裝置，用于當可換箱處于非加工位置時對主軸的定位，防止主軸受外力作用發生轉動。它包括可換箱體[5]，可換箱體[5]與主軸[7]軸承聯接，其特征在于：主軸[7]的端頭伸出可換箱體[5]的外側，在主軸[7]內軸向裝有移動銷[3]，移動銷[3]的一端頭與主軸[7]之間設有彈簧[6]，主軸[7]上軸聯接有轉動桿[4]，轉動桿[4]的一端插入移動銷[3]上的孔[12]內，另一端與可換箱體[5]上的定位孔[11]相配，移動銷[3]的另一端頭伸出主軸[7]的端面外側，具有非加工狀態時主軸定位功能，提高作用效率及機床的運行精度。
- 專利類型實用新型
- 申請人大連機床集團有限責任公司;
- 發明人吳凱;潘慶志;
- 地址116021遼寧省大連市鞍山路38號
- 申請號CN200520145888.4
- 申請時間2005年12月16日
- 申請公布號CN2873405Y
- 申請公布時間2007年02月28日
- 分類號B23Q3/18(2006.01);B23B19/02(2006.01);
