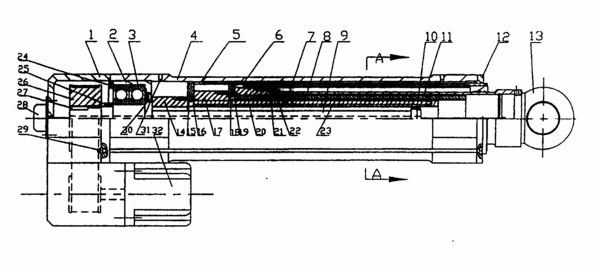

摘要：本發明公開了一種可伸縮三級電動缸。伺服電機經皮帶和皮帶輪帶動一端裝在輪箱內的第一級絲桿轉動，第一級絲桿上裝有絲母，端面與第一級內缸筒固定連接，同時第二級絲桿一端與第一級絲母一端固定；第二級絲桿上裝有絲母，端面與第二級內缸筒固定連接，同時第三級絲桿一端與第二級絲母一端固定；第三級絲桿上裝有絲母，端面與推桿固定；推桿的另一端與耳環連接；拉線式位移傳感器的拉線通過絲桿中心孔與耳環固定連接。三級絲桿，可以逐次外伸轉動，推動各自的絲母平動。并通過直線位移傳感器，可以方便的測量和顯示負載位移。由于三級絲桿開始疊套在一起，從而節省了軸向安裝空間?？梢詰糜趯Π惭b空間有限制的工作場合。
- 專利類型發明專利
- 申請人浙江大學;杭州開銳電子電氣有限公司;
- 發明人王宣銀;趙雁斌;
- 地址310027浙江省杭州市西湖區浙大路38號
- 申請號CN200710067947.4
- 申請時間2007年04月10日
- 申請公布號CN100485221C
- 申請公布時間2009年05月06日
- 分類號F16H37/00(2006.01)I;F16H25/20(2006.01)I;
