在AHGW中創建水位

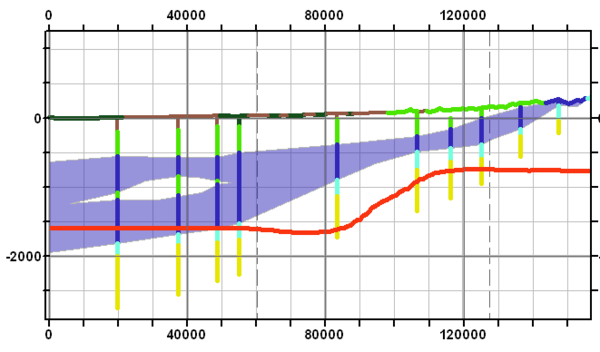

將Arc Hydro Groundwater(AHGW)與ArcMaps一起使用時,可以在橫截面2D圖中創建代表水位或其他結構的線。本文將討論執行此操作的一些方法。
如果數據可用作水位數據的柵格表面,則首先調用“創建XS2D線要素類”工具以設置用于保存數據的線要素類。然后,您將運行“將柵格轉換為XS2D線”工具,該工具將為與橫截面相交的柵格高程水平插入線要素。
如果沒有可用的柵格,則可以創建水面線,但是會涉及更多工作。
設置好幾本橫截面后,運行“創建XS2D線要素類”工具以保持水位線。
接下來,您必須執行以下操作之一:
如果您對水位有大致了解,請手動輸入水位線。使用ArcMap中內置的“創建要素”工具手動繪制水位線以創建折線要素。這些都是手動完成的,可能與您可能擁有更詳細的數據不匹配。
如果您正在處理的橫截面有水位圖像或繪圖,則可以按照與橫截面的大小和比例匹配的方式將其插入XS2D橫截面的后面。盡管它通常用于現有的橫截面圖,但是如果您碰巧有這樣的圖像,它可以用于顯示水位。
如果將水位數據作為點,則也可以將其添加到XS2D橫截面中。這將帶XYZ數據的點和線要素轉換為XS2D橫截面。地面位置的點用于投影到XS2D橫截面上,并根據地面高程柵格(而不是水位)給出高程值。但是,如果水位數據稀疏,則將水位點的值(手動)調整為已知值,然后按照建議(手動繪制一條),但將這些線捕捉到這些導入的點上。
如果您在沿線的已知距離處具有水高值,則可以使用以下準則,通過電子表格價單地將其導入:
XS2D數據框中的X值是眼用于創建XS2D數據框的Sectionline要素的距離。因此,如果剖面線長為1000M,則X=0m為起點,X=1000m為終點。如果沒有此距離,可以運行“添加XY坐標(數據管理)”工具以獲取屬性表中的X值,然后將其復制到電子表格中,從而自動計算該距離。
XS2D數據幀中的Y值只是真實世界的高程值,再乘以XS2D數據幀的“垂直夸大”值。例如,如果水位為-100m,垂直高度為20,則它將在XS2D數據框中以Y值-2000(-100 * 20)進行繪制。
獲得X值(沿曲線的距離)后,您也可以簡單地計算Y值。如果有深度值,請確保將水位轉換為高程,一旦有了高程,請乘以垂直夸張。
然后,在ArcMap中運行“添加XY數據”工具。將這些點放入XS2D點層中,然后將其添加到XS2D橫截面數據框中。然后創建一個XS2D線要素類(如上所述),并使用創建多段線工具繪制水位(如上所述)-基本連接點。制作線要素時,請確保它們與您剛創建的點對齊。
