GMS支持模型:
MODFLOW
使用MODFLOW進行先進的三維地下水建模
致力于MODFLOW的支持
支持MODFLOW的所有版本:USG,LGR,NMT,2005,2000,96,88
支持的許多MODFLOW軟件包
保證讀取MODFLOW可以運行的任何型號
支持MODFLOW相關軟件包,如MODPATH,MT3DMS,MT3D-USGS,RT3D,REST和內置ZONEBDGT
全套手動和自動校準工具,包括PEST,平行PEST,蒙特卡羅模擬,校準目標,圖表
大型模型支持(網格單元,壓力期),具有智能內存管理和緩存,可保持響應能力
實時數據/時間格式的瞬態數據支持
瞬態數據的插值
隨機模擬工具包括蒙特卡羅,拉丁超立體方,高斯場,T-PROGS(優于指標克里格)和風險分析向導,用于捕獲區和運輸分析
MODFLOW-USG
使用GMS和MODFLOW-USG創建任何非結構化網格類型
GMS為MODFLOW-USG模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。GMS是唯一支持任何非結構化網格類型的MODFLOW-USG接口,包括基于三角形,矩陣,六邊形和其他單元格形狀的嵌套網格。
MODFLOW-USG描述:

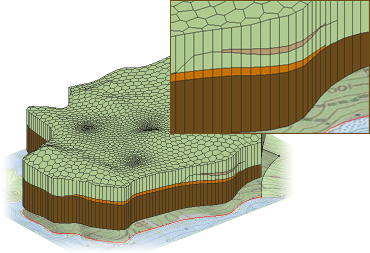

MODFLOW-USG提供了創建非結構化網格的功能,以便提高河流和水井等功能的模型分辨率。通過改變地下水模型中的分辨率,可以在重要的區域中表示更詳細的信息,從而產生具有更快運行時間的更準確模型。
非結構化網格類型包括四叉樹(嵌套網格),voronoi(可變大小的多邊形)和三元組(三角形和四邊形)網格。
MODFLOW-LGR
通過GMS的速度和簡單性,您需要更高的網格分辨率
GMS為MODFLOW-LGR模型提供了一個自定義界面,提供了一一種簡單的方法來設置模型參數和一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
MODFLOW-LGR描述:

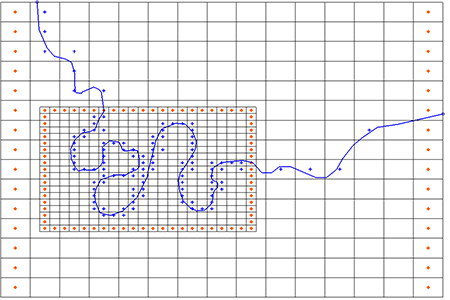

MODFLOW-LGR是MODFLOW-2005的修改版本,允許使用多個網格進行局部網格細化。MODFLOW-LGR允許字特別感興趣的區域中創建更精細的子網格,從而在需要的地方獲得更高的網格分辨率,并獲得更好的模型運行性能和更高的模型穩定性。根據需要,父網格和子網格可以耦合(默認)或獨立運行。
MODPATH
使用MODFLOW和GMS進行粒子跟蹤
GMS為MODPATH模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS運行您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
MODPATH描述:

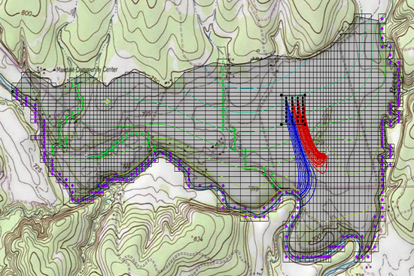

MODPATH是一個與MODFLOW結合使用的粒子跟蹤代碼。在運行MODFLOW模擬之后,用戶可以指定一組粒子的位置。然后通過使用由MODFLOW計算的流場通過平流運輸粒子來跟蹤粒子??梢约皶r向前或后跟蹤粒子。由于GMS中的用戶友好界面,在GMS中有效地進行粒子跟蹤不需要熟悉MODPATH。粒子跟蹤分析對于描述井的捕獲區域或影響區域特別有用。
MODPATH由美國地質調查局開發。GMS支持版本5.0的MODPATH。與GMS一起分發的MODPATH版本是USGS分發的原始共域版本,只需稍作修改即可適應GMS。
MT3DMS
使用MODFLOW和GMS進行傳輸建模
GMS為MT3DMS模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據,GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
MT3DMS描述:

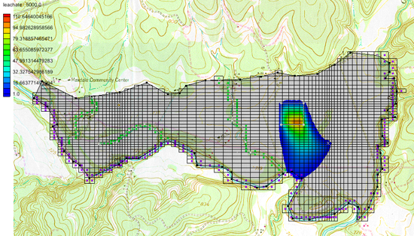

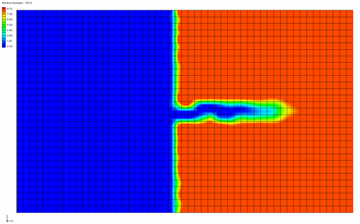

MT3DMS是一種模塊化三維傳輸模型,用于模擬地下水系統中溶解成分的平流,擴散和化學反應。MT3DMS采用類似于MODFLOW使用的結構的模塊化結構。MT3DMS與MODFLOW結合使用,采用兩步流程和傳輸模擬。在流動模擬期間,MODFLOW計算頭和逐個單元通量項,并將其寫入特殊格式的文件。然后由MT3DMS讀取該文件并將其用作模擬的傳輸部分的流場。
MT3DMS是與早期版本的GMS一起分發的MT3D模型的更新版本。MT3DMS與MT3D的不同之處在于它允許多物種傳輸,支持額外的求解器,并允許所有模型參數的逐個單元輸入。
PHT3D
使用GMS進行反應傳輸建模
GMS為PHT3D模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
PHT3D描述:
PHT3D是一種多組分傳輸模型,用于飽和多孔介質中的三維反應傳輸。PHT3D是MT3DMS和PHREEQC-2組合。PHREEQC組分允許各種低溫水性地球化學反應。
SEAWAT

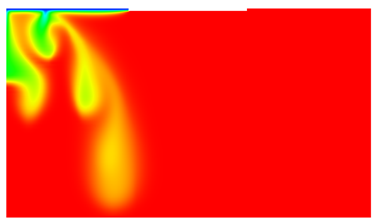

三維變密度地下水流與多種溶質和熱傳輸耦合
GMS為SEAWAT模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
SEAWAT描述:

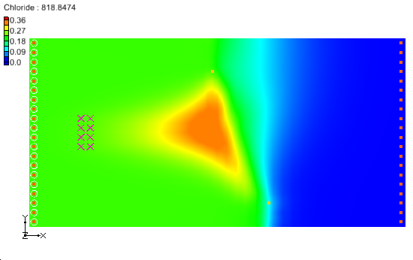

SEAWAT是USGS基于MODFLOW和MT3DMS開發的三維變密度地下水流動和運輸模型。SEAWAT V4基于MODFLOW 2000和MT3DMS 5.2。SEAWAT包括兩個額外的包:可變密度流量(VDF)和粘度(VSC)。
GMS支持SEAWAT作為預處理器和后處理器。SEAWAT的接口依賴于MODFLOW和MT3DMS的接口。SEAWAT的輸入數據由GMS生成并保存到一組文件中,包括MODFLOW模型,如果使用傳輸則使用MT3D模型,以及指向MODFLOW模型的包文件的SEAWAT模型。然后由SEAWAT讀取這些文件并執行。SEAWAT使用MODFLOW和MT3D接口進行邊界條件顯示和后處理。
RT3D
使用GMS進行反應傳輸建模
GMS為RT3D模型提供了一個自定義界面,提供了一種簡單的方法來設置模型參數和一個圖形用戶界面來運行模型并可視化結果。從GIS和CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
RT3D描述:
RT3D是由巴特爾太平洋西北國家實驗室開發的多物種反應運輸模型。RT3D是MT3DMS的修改版本,它使用備用的化學反應包??梢允褂迷S多預定義的反應,并提供用于創建用戶定義的反應選項。RT3D非常適合模擬自然衰減和生物修復。
SEAM3D
使用GMS進行反應傳輸建模
GMS為SEAM3D模型提供了一個自定義界面,提供了一種簡單的方法來設置模型參數和一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
SEAM3D描述:
SEAM3D是一種反應性傳輸模型,用于模擬涉及多個基板和多個電子受體的復雜生物降解問題。它基于MT3DMS代碼。除常規MT3DMS模塊外,SEAM3D還包括生物降解包和NAPL溶出包。SEAM3D由弗吉尼亞理工大學的Mark Widdowson開發。
MODAEM
GMS的分析元素建模
GMS為MODFLOW模型提供了一個自定義界面,提供了一種設置模型 參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
MODAEM描述:

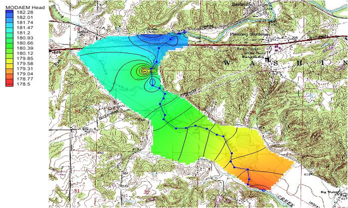

MODAEM模型由位于印第安納州布盧明頓的Wittman Hydro Planning Associates的Vickelson開發。與有限差分和有限元模型不同,分析元素模型不需要問題域的離散化。相反,模型完全由邊界條件,源/匯項和由點,折線(?。┖投噙呅伪硎镜牟牧蠈傩詤^域定義。由于GMS用戶已習慣使用點,弧和多邊形在地圖模塊中構建概念模型,因此分析元素建模非常適合GMS。
UTEXAS
GMS邊坡穩定性分析
GMS為UTEXAS模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并為PowerPoint,打印和Web演示創建照片般逼真和動畫。
UTEXAS說明:

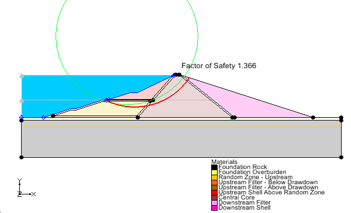

UTEXAS可快速分析水壩,堤壩和其他斜坡的關鍵故障表面和安全系數。使用CAD和GIS數據快速設置2D輪廓模型,或簡單且熟悉的圓弧和多邊形工具在GMS中繪制草圖。與SEEP2D集成的孔隙壓力相結合,可實現全功能的2D輪廓分析包。
SEEP2D
用GMS進行土壩和堤壩分析
GMS為SEEP2D模型提供了一個自定義界面,提供了一種簡單的方法來設置模型參數和圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
SEEP2D描述:
SEEP2D是由美國陸軍工程師航道實驗站(WES)的Frd Tracy開發的二維有限元地下水模型。SEEP2D設計用于型材(XZ型號),例如土壩或堤壩的橫截面。
SEEP2D可用于受限或無拘束穩態流動模型。對于無側限模型,模擬飽和和非飽和流動??梢酝ㄟ^在壓頭等于零的位置繪制輪廓線來顯示潛水面。

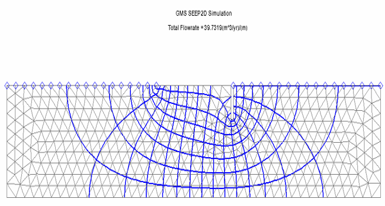

GMS通過了多種選項來顯示SEEP2D結果??梢岳L制總頭(等勢線)和流向量的輪廓。一個選項也可用于計算節點處的流動勢值。這些值可用于繪制流線。與等勢值(恒定總壓頭線)一起,流線可用于繪制流網。
FEMWATER
GMS中有限元地下水流動與污染物運移
GMS為FEMWATER模型提供了一個自定義界面,提供了一種設置模型參數的簡單方法,以及一個圖形用戶界面來運行模型并可視化結果。從GIS到CAD的各種來源收集背景數據,并從眾多地圖,圖像和高程數據庫中訪問在線數據。GMS允許您利用優化的OpenGL圖形與真正的3D模型進行交互,并為PowerPoint,打印和Web演示創建照片般逼真的渲染和動畫。
FEMWATER描述:

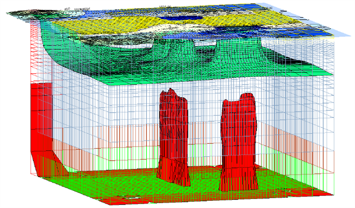

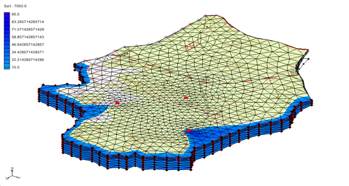

一個完全三維有限元模型,用于模擬飽和和非飽和帶中密度驅動的耦合流和污染物傳輸。FEMWATER允許模擬鹽度侵入和其他密度依賴性污染物。復雜地層學可以在GMS中開發并直接在模型中表示??梢允褂帽普娴?D圖和動畫序列顯示解決方案。
TOUGH2
使用GMS預處理和后處理TOUGH2模型
GMS可用于使用UGrid模塊創建3D網格,然后可以將其導出用于TOUGH2模型。
