如何將輪廓圖從Surfer軟件中提取并導入ArcMap

　　如何將輪廓圖從Surfer軟件中提取并導入ArcMap？”將地圖從Surfer導入ArcMap實際上非常容易。您只需單擊文件 | 從Surfer導出并導出到shapefile（*.SHP）。你可以選擇其他格式（例如DXF，MIF，GeoTIFF等），但是文本將重點介紹SHP。

　　您可能會問，“屬性如何？”在Surfer中導出為SHP文件時，輪廓線的Z值作為屬性導出到關聯的DBF文件。此外，如果在基礎層中具有屬性的對象，則這些屬性也將導出到SHP文件。全部屬性都存儲在SHP的關聯DBF文件中。

　　從Surfer導出SHP文件時，關于點，多邊形，標記符號和文本的存儲，確實有一些選項可供選擇。選擇哪種選項取決于要導出的Surfer文件中的內容，使用的Surfer版本以及包含的SHF文件。

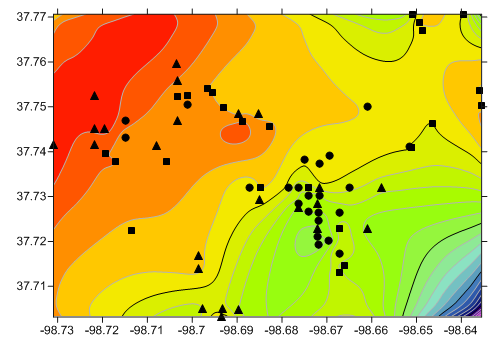

　　假設您在surfer中對一些數據進行了網格化，創建了輪廓圖，覆蓋了顯示原始點位置的后貼圖，并希望將其導出到SHP，以便可以將其導入到ArcMap中。注意，導出SHP文件時，不要顯示輪廓線標簽，因為它們會在原本連續的輪廓多線段中產生斷點。

使用文件|將輪廓圖從Surfer 導出到SHP文件，將其導出并導入到ArcMap中。

　　要導出此地圖，您將：

　　1、單擊文件| 出口。

　　2、在“導出”對話框中：

• 給文件起一個名字。

• 在“保存類型”旁邊，選擇“ SHP ESRI Shapefile”格式。

• 確保選中“顯示選項”對話框。

• 點擊保存。

　　3、在“導出選項”對話框中，共有三頁選項：

• 一種。在“縮放”頁面上，確保將“縮放”源設置為“地圖”。這會將“文件矩形”坐標設置為地圖單位，并允許以地圖單位導出地圖。文件矩形下的坐標以地圖單位非常重要。如果您使用的是Surfer的舊版本（Surfer 11或更早版本），則可能需要執行一些額外的步驟才能在“文件矩形”框中獲取地圖單位。不能以地圖單位導出的時間是在導出3D曲面或線框地圖時。這些地圖類型不適合導出到SHP。

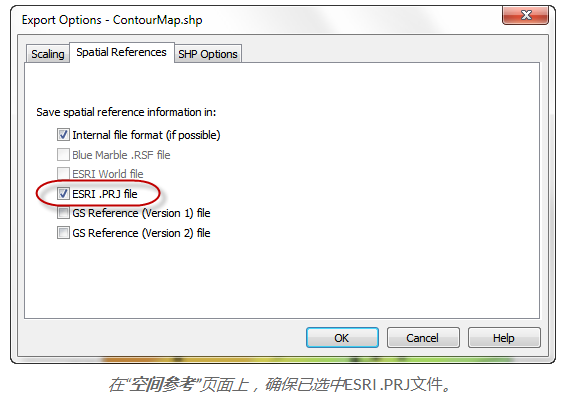

• b。在“空間參考”頁面上，您很可能希望選中ESRI .PRJ文件選項，以便Surfer可以將地圖的坐標系導出到PRJ文件，然后在導入時ArcMap知道文件的坐標系信息。如果未在Surfer中為地圖設置坐標系，則不會創建PRJ文件。

• 在“ SHP選項”頁面上，您可以告訴Surfer如何將信息導出到SHP。您可能會或可能不會意識到SHP文件每個文件只能有一種對象類型。您可以具有點，折線或多邊形。在一個SHP中，對象的類型（例如，點和折線）不能超過一種，并且不支持其他類型的對象（例如，文本，圖像）。將多種對象類型導出到SHP時，Surfer可以將全部對象轉換為折線并將全部對象保存到單個折線文件中，也可以將點和面寫出到它們自己的文件中。

　　在“區域”下，選擇“Surfer”是將多邊形轉換為折線，還是將多邊形保留為多邊形并將其寫出到新的多邊形文件中。這確實取決于您，但是大多數用戶都會為多邊形對象創建一個單獨的文件。

　　在“點”下，選擇“Surfer”是否應將任何點對象轉換為折線，還是應保留該點對象并將其寫出到新的點文件中。同樣，這取決于您，但是用戶必須為點對象創建一個單獨的SHP文件。

　　由于SHP文件不支持文本，因此，如果要包括文本對象（例如，軸標簽，輪廓標簽等），則可以選中“渲染文本”。這會將文本字符轉換為單個多邊形，并使用Areas下選擇的選項將其寫為多邊形。大多數用戶不需要在其SHP文件中輸入文本，也不需要多余的多邊形，因此我將其保留為未選中狀態。這意味著不會將任何文本（軸標簽或輪廓標簽）導出到SHP。

　　SHP文件中也不支持標記符號。標記符號是用于定義點的實際符號形狀。例如，假設您使用圓形，三角形和正方形作為郵政地圖。如果將該后導圖導出到SHP文件，則在ArcMap中將僅獲得純點對象（沒有圓，三角形和正方形），并且它將使用ArcMap中默認的任何符號。如果要渲染點標記符號的形狀，則可以選中“渲染標記符號”框，Surfer會將標記符號轉換為多邊形，并使用“區域”下選擇的選項將其寫為多邊形。

　　“屬性轉換[代碼頁]”選項允許您為與SHP關聯的DBF文件（屬性文件）中的文本指定不同的代碼頁。在大多數情況下，您需要將此設置保留為默認值。

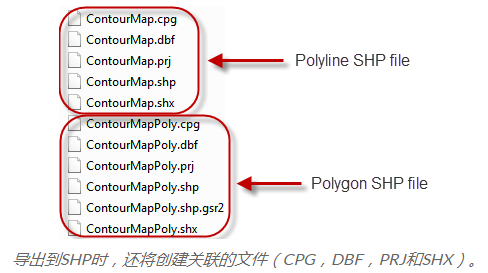

　　單擊“確定”，將創建SHP文件。在這種情況下，Surfer創建了兩個SHP文件：一個用于我的折線對象（輪廓線和軸），另一個用于多邊形對象（輪廓填充和標記符號，因為我選擇將標記符號呈現為多邊形）。創建的每個SHP文件都將具有許多關聯文件，例如CPG，DBF，PRJ和SHX。

　　現在已經導出了SHP文件，我們可以將其導入到ArcMap中。

1. 在ArcMap中，單擊文件 | 添加數據 添加數據。

2. 選擇一個SHP文件（例如ContourMap.shp ），然后單擊“添加” 。顯示輪廓線。

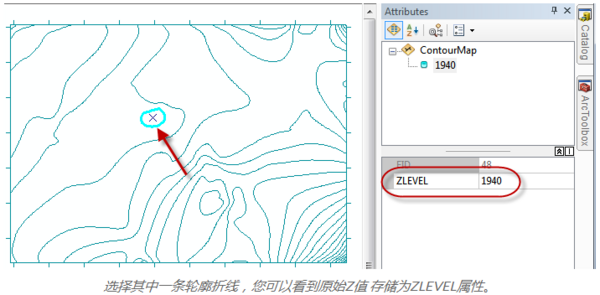

3. 如果進入編輯模式并選擇多段線之一，則可以在“屬性”窗口中看到Z值是該屬性。

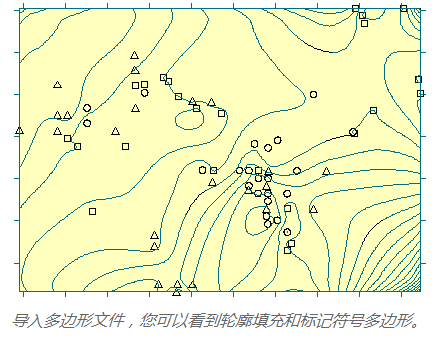

　　如果在ContourMapPoly.shp圖層中添加，則多邊形將添加到地圖中。由于標記現在是多邊形，因此將顯示原始發布點的形狀。您可以根據需要添加屬性或為多邊形著色。

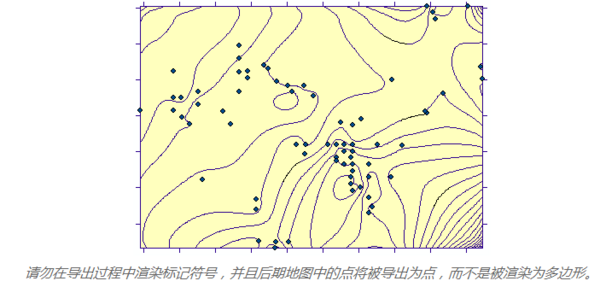

　　作為比較，如果未選中在“導出選項”對話框中呈現標記符號的選項，則Surfer會生成三個SHP文件（一個用于折線，一個用于多邊形，一個用于點）。如果將全部三個都導入到ArcMap中，則可以看到相同的折線，但是多邊形文件將不包含標記符號。這些點將保存在一個點SHP文件中，并將該文件導入到ArcMap中時，將使用默認符號顯示這些點。
