UDS（Unified Diagnostic Services，統一的診斷服務）診斷協議是在汽車電子ECU環境下的一種診斷通信協議，這種通信協議被用在幾乎所有由OEM一級供應商所制造的新ECU上面。這些ECU控制車輛的各種功能，包括電控燃油噴射系統（EFI），發動機控制系統，變速箱，防抱死制動系統(ABS)，門鎖，制動器等。
在汽車診斷協議誕生之前，修車只能靠師傅的經驗，因為汽車零部件不會告訴你它哪里出了問題。但有了診斷協議之后，一旦零部件出了問題或者出過問題，它們會把故障信息保存在內存里面，維修師傅就可以通過通信總線讀取這些故障信息，比如一個ECU經歷欠壓故障之后，它會將欠壓故障代表的DTC（診斷故障碼）存儲起來，可選擇性保存的還有發生故障時的快照信息（比如此時的車速、讀到的電壓值等）。這些信息有助于測試工程師和售后技師查找發生故障的原因。
目前大部分試驗是測量采集，而不是診斷采集，所以市面上大部分數采都是專注于測量采集這一個功能。為了滿足客戶的不同需求，數采設備支持一定的診斷功能也是十分有必要的。德國IPETRONIK的數采設備方案則在測量采集的同時也支持相應UDS的診斷功能。
利用定制線將車輛ECU與IPElog2RT連接。占用IPElog2 RT的一個通道，用于UDS的診斷，其他通道可以正常采集車輛其他總線數據，連接模塊等，然后通過WIFI或者網線輸出到PC端，也可以通過IPEmotion ME遠程實時查看數據 ，甚至可以通過4G數據卡將數據上傳到MQTT服務器方便工程師遠程查看數據。

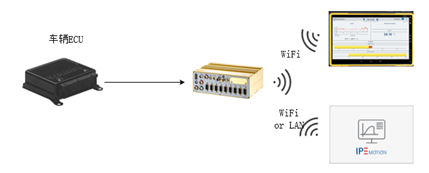

設備連接示意圖
硬件支持
▲輸入通道可以組合（最多可選16 CAN FD,6 LIN，2ETH）
▲4路可切換高速和低速CAN輸入通道
▲快速啟動，無消息丟失（NML），CAN/LIN/Flexray總線喚醒
▲cFast存儲卡，數據存儲高達120 GB
▲集成的4G，WiFi和GPS接收器
▲可通過IPEmotion ME顯示
▲CAN FD，LIN，ETH，DIG I/O輸入通道完全電氣隔離
▲為惡劣環境中的應用開發
▲通過XCP on ETH/A2L格式軟件集成
軟件支持

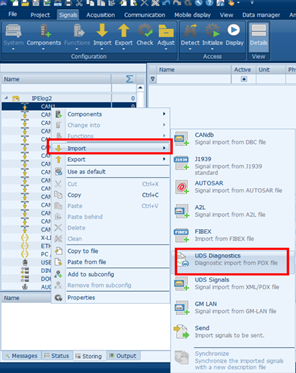

A.在CAN和ETH接口上，可以運行UDS診斷測量。

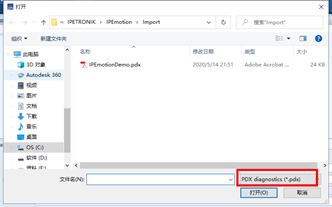

B.目前支持. pdx導入文件格式。這個階段不能導入以前的.IDF格式。

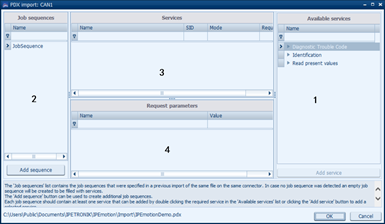

C.PDX文件可以包含幾個軟件版本。按照需要選擇與ECU相關的一個。后一個階段，為作業和服務配置對話框。這個對話框包含4個不同的區域與不同的功能。
這4個不同功能分別如下：
1. 包括PDX文件提供的所有診斷服務。
2. 定義作業序列?？梢杂袔讉€順序分別觸發它
3. 可以拖放想要執行的服務。

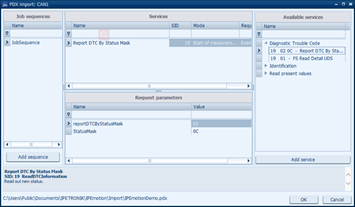

4. 為一些需要輸出值的特定作業定義相應的參數，以便從ECU獲取數據。

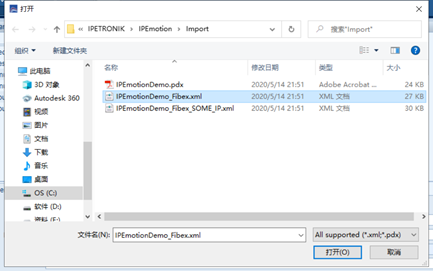

D. 也可以直接導入事先編輯好的XML/PDX文件,直接進行診斷采集
