BW-4022C半導體綜合測試系
BW-4022C半導體綜合測試系統可同時針對：
【光耦】Input:Vf/It/Ct；Output:Iceo/BVceoBVeco;TransferCharacteristics:If/CTR&Vice(sat)/Riso/Cf/Fc/Tr/Tf.
適用于〖三極管管型光耦/可控硅光耦/繼電器光耦〗進行測試。
【二極管】
--Kelvin /Type_ident /Pin_test /Vrrm/Irrm/V/△Vf/V_Vrrm/I_Irrm/△Vrrm；
〖Diode /穩壓Diode/ZD/SBC/TVS/整流橋堆〗進行測試。
【壓敏電阻】
〖Kelvin /Vrrm /Vdrm /Irrm /Idrm /△Vr〗進行測試。
【鋰亞電池】
〖Kelvin/電池空載電壓（Vbt）/負載電壓(Vbt_load ) /測試電流（0-10A 恒流 ）/負載電壓變化值（▲Vbt_load）/電池內阻(Vbt Res) 等進行測試。
【晶振】
〖震蕩頻率(Freq_osc )/諧振電阻（Ri）/頻率精度(Freq_ppm)/測試頻率范圍（10kHz~10MHz）等測試。
【其他測試功能可定制拓展】
BW-4022C半導體綜合測試系統是針對于半導體器件開發專用測試的系統，經我公司產品升級與開發，目前亦可以對二極管、光電耦合器、壓敏電阻、鋰亞電池、晶振5種器件進行參數測試，性能、精度、測試范圍均滿足客戶測試需求，可用于客戶端來料檢驗、研發分析、 產品選型等重要檢測設備之一。

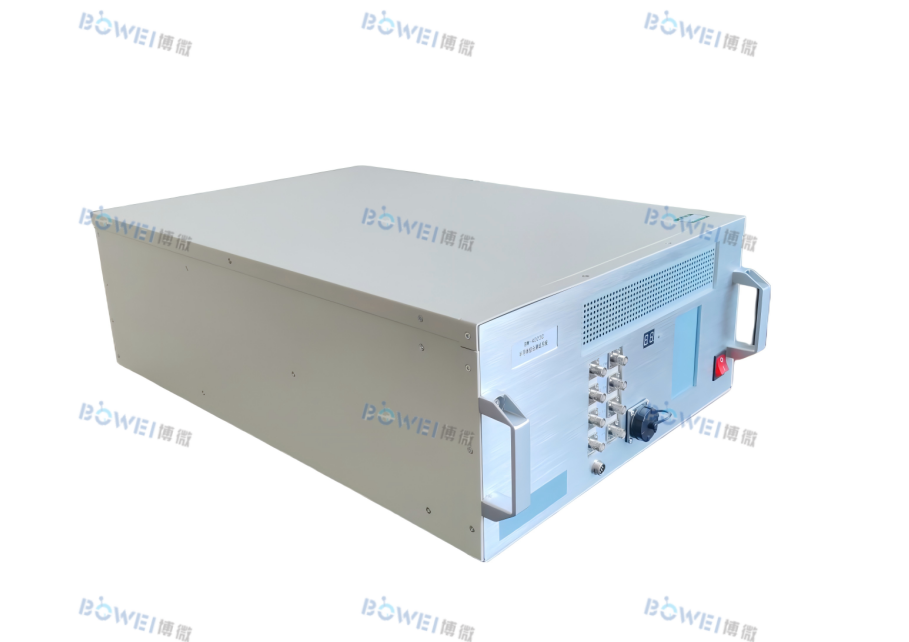

BW-4022C 半導體綜合測試系統采用大規模 32 位 ARM&MCU 設計， PC 中文操作界面，程控軟件基于 Lab VIEW 平臺， 填充調用式菜單操作界面，測試界面簡潔 靈活、人機界面友好。配合開爾文綜合集成測試插座，根據不同器件更換測試座配合，系統可適配設置完成對二極管、光電耦合器、壓敏電阻、鋰亞電池、晶振5種元件的靜態參數測試。
該測試系統主要由測試主機和程控電腦及外部測試夾具三部分組成，并接受客戶端MES系統進行測試指令：方案選取/開始/暫停/停止/數據上傳等操作執行，并可將測試數據上傳至MES系統由客戶端處理。
一、設備規格與環境要求
物理規格
主機尺寸：深 660*寬 430*高 210(mm) 臺式
主機重量：＜25kg
產品色系：白色系
工況環境
主機功耗：＜300W
海拔高度：海拔不超過 1500m；
環境要求：-20℃～60℃（儲存）、5℃～50℃（工作）；
相對濕度： 20%RH～75%RH (無凝露，濕球溫度計溫度 45℃以下)；
大氣壓力：86Kpa～106Kpa；
防護條件：無較大灰塵，腐蝕或爆炸性氣體，導電粉塵等；
供電要求
電源配置：AC220V±10%、50Hz±1Hz；
工作時間：連續；
二、測試種類與技術指標
1、光耦測試：
輸入（Input）相關參數
· 正向電壓（Forward Voltage）：
· 符號：Vf
· 最小值：無
· 典型值：1.2 V
· MAX值：1.4 V
· 單位：V
· 測試條件：If=20mA
· 反向電流（Reverse Current）：
· 符號：Ir
· 最小值：無
· 典型值：無
· MAX值：10 μA
· 單位：μA
· 測試條件：Vr=4V
輸出（Output）相關參數
· 集電極暗電流（Collector Dark Current）：
· 符號：Iceo
· 最小值：無
· 典型值：無
· MAX值：100 nA
· 單位：nA
· 測試條件：Vce-20V,If=0
· 集電極 - 發射極擊穿電壓（Collector-Emitter Breakdown Voltage）：
· 符號：BVceo
· 最小值：80 V
· 典型值：無
· MAX值：無
· 單位：V
· 測試條件：Ic-0.1mA,If=0
· 發射極 - 集電極擊穿電壓（Emitter-Collector Breakdown Voltage）：
· 符號：BVeco
· 最小值：6 V
· 典型值：無
· MAX值：無
· 單位：V
· 測試條件：Ie-10μA,,If=0
· 集電極電流（Collector Current）：
· 符號：Ic
· 最小值：2.5 mA
· 典型值：無
· MAX值：30 mA
· 單位：mA
· 測試條件：If=5mA,Vce-5V
· 電流傳輸比（Current Transfer Ratio）：
· 符號：CTR
· 最小值：50 %
· 典型值：無
· MAX值：600 %
· 單位：%
· 測試條件：If=5mA,Vce-5V
傳輸特性（TRANSFER CHARACTERISTICS）相關參數
· 集電極 - 發射極飽和電壓（Collector-Emitter Saturation Voltage）：
· 符號：Vce
· 最小值：無
· 典型值：0.1 V
· MAX值：0.2 V
· 單位：V
· 測試條件：If=20mA,Ic-1mA
· 隔離電阻（Isolation Resistance）：
· 符號：Riso
· 最小值： Ω
· 典型值： Ω
· MAX值：無
· 單位：Ω
· 測試條件：DC500V, 40 - 60% R.H.
?。ㄒ陨蠀祷诰w管LTV-816-Cu series特性參數）
· 三極管管型光耦
測試參數 | 符號 | 量程 | 測試范圍 | 測試條件 | 測量精度 |
輸入正向導通壓降 | Vf1 | 0-10V | +-10V | 0-4A | 1%+FullRange0.1%+-2mV |
反向擊穿電壓（耐壓） | Bvceo1 Bveco1 | 1 | +-1V | 0-2000V | 1%+FullRange0.1%+-1mV |
2 | +-10V | 0-2000V | 1%+FullRange0.1%+-2mV | ||
3 | +-100V | 0-2000V | 1%+FullRange0.1%+-20mV | ||
4 | +-1000V | 0-2000V | 1%+FullRange0.1%+-200mV | ||
5 | +-2000V | 0-2000V | 1%+FullRange0.1%+-2V | ||
反向漏電流 | Iceo1 Ir1 | 1 | +-100nA | 0-2000V | 1%+FullRange0.1%+-7nA |
2 | +-1uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
3 | +-10uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
4 | +-100uA | 0-2000V | 1%+FullRange0.1%+-30nA | ||
5 | +-1mA | 0-2000V | 1%+FullRange0.1%+-300nA | ||
6 | +-10mA | 0-2000V | 1%+FullRange0.1%+-3uA | ||
7 | +-100mA | 0-2000V | 1%+FullRange0.1%+-30uA | ||
輸出導通壓降 | Vce(sat)1 | 0-10V | +-10V | 1%+FullRange0.1%+-2mV | |
輸入輸出電流傳輸比 | 2 | 600 | 1%+FullRange0.5%+-5 | ||
3 | 6000 | 1%+FullRange0.5%+-10 | |||
4 | 60000 | 1%+FullRange0.5%+-20 |
· 可控硅光耦
測試參數 | 符號 | 量程 | 測試范圍 | 測試條件 | 測量精度 |
輸入正向導通壓降 | Vf1 | 0-10V | +-10V | 0-4A | 1%+FullRange0.1%+-2mV |
反向擊穿電壓（耐壓） 輸入觸發電流 | Vdrm vrrm ift | 1 | +-1V | 0-2000V | 1%+FullRange0.1%+-1mV |
2 | +-10V | 0-2000V | 1%+FullRange0.1%+-2mV | ||
3 | +-100V | 0-2000V | 1%+FullRange0.1%+-20mV | ||
4 | +-1000V | 0-2000V | 1%+FullRange0.1%+-200mV | ||
5 | +-2000V | 0-2000V | 1%+FullRange0.1%+-2V | ||
反向漏電流 | irrm idrm ir1 | 1 | +-100nA | 0-2000V | 1%+FullRange0.1%+-7nA |
2 | +-1uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
3 | +-10uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
4 | +-100uA | 0-2000V | 1%+FullRange0.1%+-30nA | ||
5 | +-1mA | 0-2000V | 1%+FullRange0.1%+-300nA | ||
6 | +-10mA | 0-2000V | 1%+FullRange0.1%+-3uA | ||
7 | +-100mA | 0-2000V | 1%+FullRange0.1%+-30uA | ||
1%+FullRange0.1%+-2mV | |||||
輸入LED正向壓降 輸出導通壓降 | Vf1 vtm | 0-10V | +-10V | 1%+FullRange0.5%+-5 | |
0-10V | +-10V | 1%+FullRange0.5%+-10 | |||
0-400ma | 1%+FullRange0.5%+-20 | ||||
vih | |||||
ih | |||||
IL | |||||
C_vtm |
· 繼電器光耦
測試參數 | 符號 | 量程 | 測試范圍 | 測試條件 | 測量精度 |
輸入正向導通壓降 | Vf1 | 0-10V | +-10V | 0-4A | 1%+FullRange0.1%+-2mV |
反向擊穿電壓（耐壓） | VL1 VL2 | 1 | +-1V | 0-2000V | 1%+FullRange0.1%+-1mV |
2 | +-10V | 0-2000V | 1%+FullRange0.1%+-2mV | ||
3 | +-100V | 0-2000V | 1%+FullRange0.1%+-20mV | ||
4 | +-1000V | 0-2000V | 1%+FullRange0.1%+-200mV | ||
5 | +-2000V | 0-2000V | 1%+FullRange0.1%+-2V | ||
反向漏電流 | Ir1 Ir2 | 1 | +-100nA | 0-2000V | 1%+FullRange0.1%+-7nA |
2 | +-1uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
3 | +-10uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
4 | +-100uA | 0-2000V | 1%+FullRange0.1%+-30nA | ||
5 | +-1mA | 0-2000V | 1%+FullRange0.1%+-300nA | ||
6 | +-10mA | 0-2000V | 1%+FullRange0.1%+-3uA | ||
7 | +-100mA | 0-2000V | 1%+FullRange0.1%+-30uA | ||
輸出導通內阻 | ROn1 ROn2 | 0-10V | +-10V | 0-40A | 1%+FullRange0.1%+-2mV |
輸入輸出電流傳輸比 | 2 | 600 | 1%+FullRange0.5%+-5 | ||
3 | 6000 | 1%+FullRange0.5%+-10 | |||
4 | 60000 | 1%+FullRange0.5%+-20 |
2、二極管類測試
· 二極管類：二極管
· Diode
· Kelvin ，Vrrm ，Irrm ，Vf ，△Vf ，△Vrrm ，Tr（選配）；
二極管類：穩壓二極管
· ZD（Zener Diode）
· Kelvin ，Vz ，lr ，Vf ，△Vf ，△Vz ；
二極管類：穩壓二極管
· ZD（Zener Diode）
· Kelvin、Vz、lr、Vf、△Vf、△Vz；
二極管類：三端肖特基二極管 SBD（SchottkyBarrierDiode）
· Kelvin 、Type_ident 、Pin_test 、Vrrm、Irrm、Vf、△Vf、V_Vrrm、I_Irrm、△Vrrm；
二極管類： 瞬態二極管
· TVS
· Kelvin 、Vrrm 、Irrm、Vf、△Vf、△Vrrm ；
二極管類：整流橋堆
· Kelvin 、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm；
二極管類：三相整流橋堆
· Kelvin 、Vrrm 、Irrm、Ir_ac、Vf、△Vf、△Vrrm；
測試參數 | 符號 | 量程 | 測試范圍 | 測試條件 | 測量精度 |
正向導通壓降 | VF1 VF2 VF3 VF4 VF5 VF6 | 0-10V | +-10V | 0-40A（選配） 0-100A(標配) 0-200A（選配） 0-300A（選配） | 0.5%+FullRange0.1%+-2mV |
反向擊穿電壓（耐壓） | Vrrm1 Vrrrm2 Vrrrm3 Vrrm4 Vrrm5 Vrrm6 | 1 | +-1V | 0-2000V | 0.5%+FullRange0.1%+-1mV |
2 | +-10V | 0-2000V | 0.5%+FullRange0.1%+-2mV | ||
3 | +-100V | 0-2000V | 0.5%+FullRange0.1%+-20mV | ||
4 | +-1000V | 0-2000V | 0.5%+FullRange0.1%+-200mV | ||
5 | +-2000V | 0-2000V | 0.5%+FullRange0.1%+-2V | ||
反向漏電流 | Irrm1 Irrm2 Irrm3 Irrm4 Irrm5 Irrm6 | 1 | +-100nA | 0-2000V | 1%+FullRange0.1%+-5nA |
2 | +-1uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
3 | +-10uA | 0-2000V | 0.5%+FullRange0.1%+-10nA | ||
4 | +-100uA | 0-2000V | 0.5%+FullRange0.1%+-30nA | ||
5 | +-1mA | 0-2000V | 0.5%+FullRange0.1%+-300nA | ||
6 | +-10mA | 0-2000V | 0.5%+FullRange0.1%+-3uA | ||
7 | +-100mA | 0-2000V | 0.5%+FullRange0.1%+-30uA |
3、壓敏電阻測試
· Kelvin 、Vrrm 、 Vdrm 、Irrm 、Idrm 、 △Vr ;（參數配置精度與二極管一致）
測試參數 | 符號 | 量程 | 測試范圍 | 測試條件 | 測量精度 |
正向導通壓降 | VF1 VF2 VF3 VF4 VF5 VF6 | 0-10V | +-10V | 0-40A（選配） 0-100A(標配) 0-200A（選配） 0-300A（選配） | 0.5%+FullRange0.1%+-2mV |
壓敏電壓（1mA） | Vrrm1 Vrrrm2 Vrrrm3 Vrrm4 Vrrm5 Vrrm6 | 1 | +-1V | 0-2000V | 0.5%+FullRange0.1%+-1mV |
2 | +-10V | 0-2000V | 0.5%+FullRange0.1%+-2mV | ||
3 | +-100V | 0-2000V | 0.5%+FullRange0.1%+-20mV | ||
4 | +-1000V | 0-2000V | 0.5%+FullRange0.1%+-200mV | ||
5 | +-2000V | 0-2000V | 0.5%+FullRange0.1%+-2V | ||
反向漏電流 | Irrm1 Irrm2 Irrm3 Irrm4 Irrm5 Irrm6 | 1 | +-100nA | 0-2000V | 1%+FullRange0.1%+-5nA |
2 | +-1uA | 0-2000V | 1%+FullRange0.1%+-10nA | ||
3 | +-10uA | 0-2000V | 0.5%+FullRange0.1%+-10nA | ||
4 | +-100uA | 0-2000V | 0.5%+FullRange0.1%+-30nA | ||
5 | +-1mA | 0-2000V | 0.5%+FullRange0.1%+-300nA | ||
6 | +-10mA | 0-2000V | 0.5%+FullRange0.1%+-3uA | ||
7 | +-100mA | 0-2000V | 0.5%+FullRange0.1%+-30uA |
4、鋰亞電池測試
· Kelvin(0~150mV)
· 電池空載電壓（Vbt） 0-100V +-0.2%
· 負載電壓(Vbt_load ) 0-100V +-0.5% 測試電流（0-10A 恒流 ）
· 負載電壓變化值（▲Vbt_load）0-10v +-5% 測試電流（0-10A 恒流 ）
· 電池內阻(Vbt Res) 0-10v +-5% 測試電流（0-10A 脈沖 ）
5、晶振測試
· 震蕩頻率(Freq_osc )
· 諧振電阻（Ri）
· 頻率精度(Freq_ppm)
· 測試頻率范圍（10kHz~10MHz）
測試參數 | 符號 | 量程 | 測試范圍 | 測試條件 | 測量精度 |
震蕩頻率 | Fosc | 10kHz~100kHz 100kHz~1MHz 1MHz~5MHz 5MHz~10MHz | 10kHz~10MHz | 0.1Hz | |
諧振電阻 | Rz | 0~100K | ±10% | ||
頻率精度 | ppm | 0-1000 | 0.01% |
三、參數配置與性能指標
1. 電流/電壓源 VIS自帶VI測量單元
1）加壓（FV）
量程 | 分辨率 | 精度 |
±40V | 19.5mV | ± 1%設定值+FullRange0.1%± 19.5mV |
±20V | 10mV | ±1% 設定值+FullRange0.1%±10mV |
±10V | 5mV | ±1% 設定值+FullRange0.1%±5mV |
±5V | 2mV | ±1% 設定值+FullRange0.1%±2mV |
±2V | 1mV | ±1% 設定值+FullRange0.1%±2mV |
2)加流(FI)：
量程 | 分辨率 | 精度 |
±100A | 195mA | ±2% 設定值+FullRange0.1%±100mA |
±40A | 19.5mA | ±2% 設定值+FullRange0.1%±30mA |
±4A | 1.95mA | ±1% 設定值+FullRange0.1%±2mA |
±400mA | 119.5uA | ±1% 設定值+FullRange0.1%±200uA |
±40mA | 11.95uA | ±1% 設定值+FullRange0.1%±20uA |
±4mA | 195nA | ±1% 設定值+FullRange0.1%±200nA |
±400uA | 19.5nA | ±1% 設定值+FullRange0.1%±20nA |
±40uA | 1.95nA | ±2% 設定值+FullRange0.1%±2nA |
說明：電流大于1.5A自動轉為脈沖方式輸出，脈寬范圍：300us-1000us可調
3). 電流測量(MI)
量程 | 分辨率 | 精度 |
±100A | 12.2mA | ±5% 讀數值+FullRange0.2%±100mA |
±40A | 1.22mA | ±1% 讀數值+FullRange0.1%±20mA |
±4A | 122uA | ±0.5% 讀數值+FullRange0.1%±2mA |
±400mA | 12.2uA | ±0.5% 讀數值+FullRange0.1%±200uA |
±40mA | 1.22uA | ±0.5% 讀數值+FullRange0.1%±20uA |
±4mA | 122nA | ±0.5% 讀數值+FullRange0.1%±2uA |
±400uA | 12.2nA | ±0.5% 讀數值+FullRange0.1%±200nA |
±40uA | 1.22nA | ±1% 讀數值+FullRange0.1%±20nA |
4). 電壓測量(MV)
量程 | 分辨率 | 精度 |
±40V | 1.22mV | ±1% 讀數值+FullRange0.1%±20mV |
±20V | 122uV | ±0.5% 讀數值+FullRange0.1%±2mV |
±10V | 12.2uV | ±0.5% 讀數值+FullRange0.1%±200uV |
±5V | 1.22uV | ±0.5% 讀數值+FullRange0.1%±20uV |
2. 數據采集部分 VM （16位ADC，100K/S采樣速率）
1). 電壓測量(MV)
量程 | 分辨率 | 精度 |
±2000V | 1.22mV | ±1% 讀數值+FullRange0.1%±20mV |
±100V | 122uV | ±0.5% 讀數值+FullRange0.1%±2mV |
±10V | 12.2uV | ±0.5% 讀數值+FullRange0.1%±200uV |
±1V | 1.22uV | ±0.5% 讀數值+FullRange0.1%±20uV |
2). 漏電流測量(MI)
量程 | 分辨率 | 精度 |
±100mA | 30uA | ±1% 讀數值+FullRange0.1%±30uA |
±10mA | 3uA | ±1% 讀數值+FullRange0.1%±3uA |
±1mA | 300nA | ±1% 讀數值+FullRange0.1%±300nA |
±100uA | 30nA | ±1% 讀數值+FullRange0.1%±30nA |
±10uA | 3nA | ±1% 讀數值+FullRange0.1%±10nA |
±1uA | 300pA | ±1% 讀數值+FullRange0.1%±10nA |
±100nA | 30pA | ±1% 讀數值+FullRange0.1%±5nA |
3. 高壓源 HVS(基本)16位DAC
1).加壓(FV)
量程 | 分辨率 | 精度 |
2000V/10mA | 30.5mV | ±0.5% 設定值+FullRange0.1%±500mV |
200V/10mA | 30.5mV | ±0.5% 設定值+FullRange0.1%±500mV |
40V/50mA | 30.5mV | ±0.5% 設定值+FullRange0.1%±500mV |
2).加流(FI)：
量程 | 分辨率 | 精度 |
10mA | 4.88uA | ±2% 設定值+FullRange0.1%±10uA |
2mA | 488nA | ±1% 設定值+FullRange0.1%±2uA |
200uA | 48.8nA | ±1% 設定值+FullRange0.1%±200nA |
20uA | 4.88nA | ±1% 設定值+FullRange0.1%±20nA |
2uA | 488pA | ±2% 設定值+FullRange0.1%±10nA |
