ATEM Television Studio 4K8
技術規格
描述
ATEM Television Studio 4K8是一款強大的Ultra HD現場制作切換臺，內置廣播級控制面板。產品搭載8路12G-SDI輸入、10路用于外部錄機的12G-SDI輔助輸出、4端口10G以太網交換機、內置推流、母版錄機、多畫面分割、USB網絡攝像頭支持、2個DVE、SuperSource、4個ATEM Advanced Chroma Keyer、2個媒體播放器、以及對講等全面的廣播級現場制作演播室功能！
價格
RMB 40,950

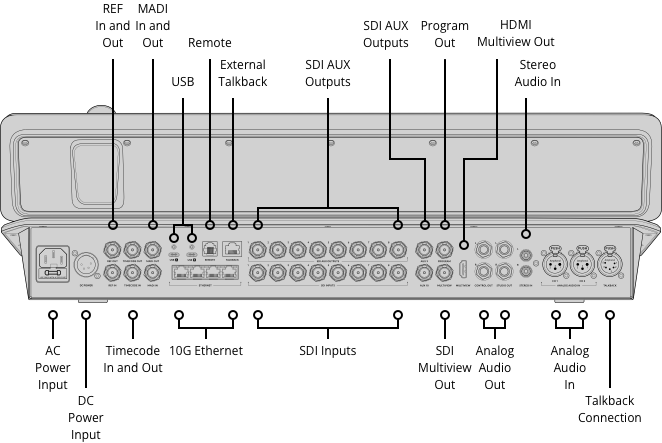

接口
SDI視頻輸入
8
SDI視頻輸出
12
SDI速率
1.5G、3G、6G、12G
HDMI視頻輸出
1
音頻輸入接口總數
2 x XLR平衡模擬音頻，
1 x BNC 32通道MADI數字音頻，
2 x RCA立體聲模擬音頻，
1 x 5針XLR對講。
音頻輸出接口總數
4 x 1/4英寸插孔模擬音頻，
1 x BNC 64通道MADI數字音頻，可啟用50個通道，
1 x 5針XLR對講。
SDI音頻輸入
所有SDI輸入均設有4通道嵌入式音頻。
SDI音頻輸出
16條可指派通道。
時間碼接口
1 x BNC輸入，1 x BNC輸出。
同步輸入
1 x BNC輸入，1 x BNC輸出。
三電平或黑場。
視頻輸入再同步
8路輸入均配備。
幀率和格式轉換器
8路輸入均配備。
SDI輔助輸出
10
SDI節目輸出
1
網絡攝像頭輸出
2 x USB-C，支持720p或1080p，PGM幀率。
多畫面分割總數
1 x 12G-SDI
1 x HDMI 2.0
遠程
RJ12支持RS-422
控制面板接口
以太網?？刂泼姘搴椭鳈C可直接連接，或者通過網絡連接。
內部時間碼發生器
支持
對講
RJ45可連接第三方對講系統。
Tally輸出
可通過以太網接口連接Blackmagic Design的GPI and Tally Interface添加。（需另購）。
以太網
4 x RJ45，搭載互聯網網絡交換機。支持10/100/1000/10G BASE-T。
計算機接口
2 x USB-C支持USB 2.0，可用于外接存儲盤記錄、網絡攝像頭輸出、軟件控制、軟件更新及切換臺連接。
格式
SD視頻格式
無
HD視頻輸入格式
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
Ultra HD視頻輸入格式
2160p23.98、2160p24、2160p25、2160p29.97
2160p30、2160p50、2160p59.94、2160p60
SDI規范
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10.
視頻采樣
4:2:2
色彩精度
10bit
色彩空間
REC 709、REC 2020
SDI自動切換
可在1.5G-SDI、A級和B級3G-SDI、6G-SDI和12G-SDI之間自動檢測。
產品規格
混合行數
1
直接交叉點
10
可切換交叉點
20
交叉點按鈕類型
三色LED
交叉點標簽
6行24字符LCD
預監轉場
1
信號源選擇母線
1
專設的宏命令按鈕
10個，外加Shift 10個
轉場類型按鈕
5
轉換時長
通過系統LCD菜單顯示設置
鍵按鈕
8
輔助按鈕
12
漸變推桿
1
記錄按鈕
2
推流按鈕
2
DSK轉場選擇鍵
6
淡入黑場按鈕
1
系統LCD顯示
1
數字鍵盤
1
三軸操縱桿
1
上游鍵控
4
下游鍵控
2
高級色鍵
4
SuperSource
1
DVEs
2
線性/亮度鍵控
7
轉場鍵控（Stinger/DVE）
1個Stinger，1個DVE。
疊加層總數
8
圖形發生器
7
彩底發生器
2
控制面板
集成面板，搭載全部切換和設置控制。
可指派窗口
16
窗口源標簽
支持
Tally
紅色表示節目，綠色表示預監。
對講支持
支持
混音消除支持
支持
流媒體
直接推流
支持通過實時消息傳輸協議（RTMP）經以太網或通過USB-C共享互聯網直接推流。
記錄
直接記錄視頻和音頻
直接在選配的內部M.2閃存卡上記錄，或者通過USB-C擴展端口在外部存儲介質上記錄。
視頻記錄
HD節目可記錄為H.264 .mp4文件，使用流媒體品質設置，以及ATEM視頻HD格式，帶AAC音頻。
Ultra HD節目可記錄為H.265 HEVC文件，使用流媒體品質設置，以及ATEM視頻Ultra HD格式，帶AAC音頻。
存儲介質格式化
支持格式化為ExFAT（Windows/Mac）。APFS或HFS+（Mac）。
多畫面分割監看
多畫面分割監看
1 x 多畫面分割，通過SDI和HDMI，可選擇16、13、10、7或4個分割畫面配置?？梢员O看節目、預覽、輸入、媒體播放器、DSK、SuperSource、純畫面，可選擇標簽和音頻表顯示。
多畫面分割視頻格式
HD或Ultra HD
顯示器最低分辨率
1366 x 768
媒體播放器
媒體播放器
2
通道
每個媒體播放器都有填充和鍵通道。
媒體池靜幀容量
20
媒體池靜幀格式
PNG、TGA、BMP、GIF、JPEG和TIFF。
媒體池片段容量
2 x 上至2160p60。
媒體播放器可存放的720 HD片段長度
720幀
媒體播放器可存放的1080 HD片段長度
360幀
techspecs:media-player-clip-length-in-2160-hd
90幀
媒體池視頻文件格式
TGA序列。
媒體池音頻文件格式
WAV、MP3和AIFF。
處理
處理延遲
同步鎖相時< 10條掃描線，與切換臺格式相同。
調音臺
58通道調音臺。
可選On/Off/音頻跟隨視頻（AFV）。
電平和峰值音頻表。
主增益控制。
6頻段參量均衡器、動態處理包括擴展器、門限器、壓縮器和限制器。
攝影機控制
當搭配大多數Blackmagic Design攝影機使用時，ATEM可控制兼容鏡頭的對焦、光圈、變焦，以及增益、白平衡、色調、快門、ND濾鏡、調色工具、Tally和記錄開始/停止等攝影機設置。
下變換
1 x 多畫面分割
軟件
附贈控制面板
附贈ATEM Software Control軟件控制面板，支持Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本，以及Windows 10或11操作系統。
軟件更新
使用USB或以太網接口直接連接到Mac OS或Windows計算機。自帶ATEM Setup Utility。
操作系統
Mac 13.0 Ventura
Mac 14.0 Sonoma
或更高版本。
Windows 10和11。
電源要求
電源供應
1 x 100 - 240 AC 50/60Hz IEC C14內部電源接口。
1 x 4針XLR 12V DC端口，用于外接電源或電池。
功耗
TBA
物理規格
物理安裝
物理安裝
工作臺或嵌入式安裝。
環境規格
操作溫度
0°到40° C（32°到104° F）
存儲溫度
-20°到60° C（-4°到140° F）
相對濕度
0%到90%不結露
裝箱配置
ATEM Television Studio 4K8
歡迎卡內含QR碼，可用于軟件下載。
保修
12個月有限制造商保修。
