電力變壓器油氣相色譜儀G51-SD應用范圍：
適用于電力行業絕緣油中溶解氣體組分含量測定、絕緣油中含氣量的測定。
電力變壓器油氣相色譜儀G51-SD執行標準：
GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》
DL/T 722-2014《變壓器油中溶解氣體分析和判斷導則》
DL/T 703-2015《絕緣油中含氣量的氣相色譜測定法》
檢測指標：
1、一次進樣，進樣量為1 mL，油中最小檢測濃度：
溶解氣體的分析(uL/L) | ||||||
H2 | CO | CO2 | CH4 | C2H4 | C2H6 | C2H2 |
1 | 0.5 | 0.5 | 0.01 | 0.01 | 0.01 | 0.01 |
含氣量的分析(uL/L) | ||||
H2 | O2 | N2 | CO | CO2 |
1 | 2 | 2 | 0.5 | 0.5 |
2、定性重復性：偏差≤1％
3、定量重復性：偏差≤3％
方案介紹：
一、絕緣油中溶解氣體組分含量的測定
用氣相色譜法測定絕緣油中溶解氣體的組分含量，是判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
G51-SD變壓器油專用氣相色譜儀可根據用戶不同的需求，采用靈活多變的分析流程，單柱/雙柱的雙檢測器流程或者是雙柱的三檢測器流程，一次進樣即可完成絕緣油中溶解氣體組分（包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。按國標規定的方法脫出絕緣油樣中的溶解氣體，由色譜柱進行分離，色譜檢測器進行檢測，然后通過專用色譜工作站進行數據的分析和管理。本方法滿足國家標準GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》、電力行業標準DL/T 722-2014《變壓器油中溶解氣體分析和判斷導則》中對氣相色譜儀的要求。
二、絕緣油中含氣量的測定
絕緣油的含氣量是油質監督的一項比較重要的指標。目前根據DL/T450-1991 方法制定的二氧化碳洗脫法僅適用于不含酸性氣體的油品測定，而根據DL/T423-91 方法制定的真空壓差法又因真空儀器的不易普及而存在一定的局限性。
G51-SD變壓器油專用氣相色譜儀的流程設計wanquan符合中華人民共和國電力行業標準DL/T 703-2015《絕緣油中含氣量的氣相色譜測定法》中有關色譜流程設計的規定。該機配備了高靈敏度的熱導檢測器和寬量程的氫火焰離子化檢測器，以及一個鎳觸媒轉化爐，可實現對變壓器油中溶解的五種氣體組份： 氫氣、氧氣、氮氣、一氧化碳、二氧化碳的全部測定。其性能滿足DL/T 703-2015《絕緣油中含氣量的氣相色譜測定法》中對氣相色譜儀的要求。

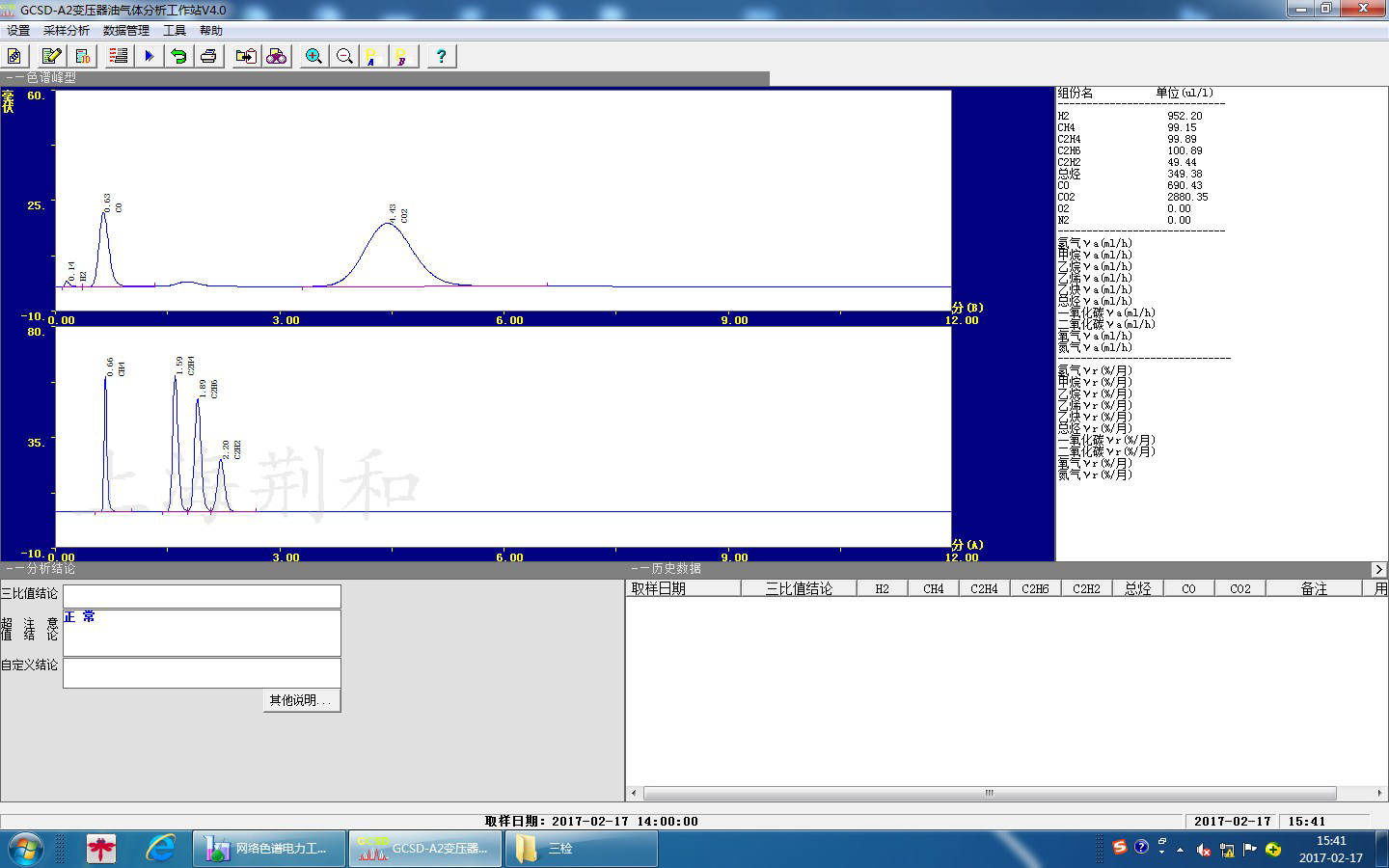

經典譜圖：變壓器油溶解氣體分析（三檢測器）
進樣方式：一次進樣-分流檢測
檢測器：2*FID+TCD
出峰順序：從上而下依次為1、H2氫氣；2、CO一氧化碳；3、CO2二氧化碳；4、CH4甲烷；5、C2H4乙烯；6、C2H6乙烷；7、C2H2乙炔；
適用性：電力系統變壓器油溶解氣體、電力充油設備中溶解氣體分析；
執行標準：
GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》
DL/T 722-2014《變壓器油中溶解氣體分析和判斷導則》
DL/T 703-2015《絕緣油中含氣量的氣相色譜測定法》
