RBD型激光喇曼光譜儀是一種小型的激光喇曼光譜儀，主要在高等院校教學實驗中使用。本儀器可以清晰地記錄下有較強喇曼散射的化合物和晶體的喇曼光譜，也能測定材料的熒光光譜。本儀器是我國研制的臺激光喇曼光譜儀，通過教育部的技術鑒定，曾榮獲全國高教物理教委教學儀器研究成果一等獎，教委科技進步三等獎。
一、產品特點
外光路系統體積大，各元件調試設計周到，方便學生自已動手和老師講解，特別適合于教學。
激光器輸出單一線偏振光，方便地進行偏振喇曼譜和退偏比的測量。
激光喇曼分光計軟件系統為Windows系統下界面操作，使用極為方便。
二、主要技術指標
1. 激光源：
1）半導體激光器：
波長：532nm，綠光
功率：≥50 mw
高消光比，線偏振輸出，消光比（垂直偏振）>100:1
功率高穩定性：<±2%
光束直徑：<1.0mm
2）激光電源
2. 外光路系統：
入射光到達樣品時的利用率：80％以上
樣品臺：五維精密可調
樣品架：圓形液體池樣品架、方形液體池與透明固體樣品架，斜入射固體樣品架，背散射樣品架，垂直樣品架；
斜背散射光路組件
入射光聚焦鏡：焦距 60mm，φ15mm
散射光聚光鏡：焦距 50mm，F/1.8
入射光凹面反射鏡；
散射光凹面反射鏡；
偏振元件：偏振旋轉器，檢偏器；
陷波濾波器（選購件）
外光路系統體積大，各元件調試設計周到，方便學生自已動手與老師講解，特別適合于教學。
激光器輸出單一線偏振光，配有偏振旋轉器和檢偏器，可以方便地進行偏振喇曼譜和退偏比的測量。
3. 單色儀：
光柵：1200條/mm
光譜范圍：200－－800nm
閃耀波長：500nm
單色儀焦距：302.5mm
相對孔徑：D/f=1/7
分辨率： 0.1nm
雜散光：≤10-3
波長精度 ±0.1nm
波長重復性 0.1nm
波長掃描速度 1，3，6，15，30，60，600 nm/分
狹縫寬度 0～2mm 連續可變， 示值精度0.01mm/格，高度20mm
譜線半寬度：≤0.2 nm（波長在589nm處，狹縫高3mm、寬0.2mm）
4. 信號采集系統 （單光子計數系統）
光電探測器：光電倍增管
線性脈沖放大與幅度分析器
增益：100倍，增益穩定性≤±0.1％
閾值范圍：0.1～5V；道寬范圍：50mV～5V
穩定性：8小時內漂移均15mV
高壓穩壓電源
輸出電壓：0V～1500V，輸出極性：負
低壓穩壓電源：+5V、±l2V
5. 計算機控制分析系統：
微型計算機：按當前PC機配置
打印機：A4 激光打印機
前級控制機：計算機串行接口，單色儀步進電機驅動電源
測量操作與圖譜分析處理軟件
RBD2000激光喇曼分光計軟件系統為Windows系統下界面操作，使用極為方便。程序專業水平高。
?。?）測量操作系統：
測量：按照實驗條件，記錄圖譜；
轉動：由當前位置，按一定速度轉到終止波長位置；
步進/步退：轉動一個步寬的波長；
回零：單色儀轉到初始位置；
校正：對初始位置進行波長校正；

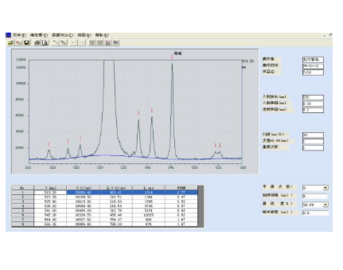

?。?）圖譜分析系統：
圖譜編輯：放大、裁剪、打印等；
圖譜對比：多圖譜同畫面對比、加減等；
峰處理：減背景、平滑、尋峰、求峰面積、重心、積分寬等；
