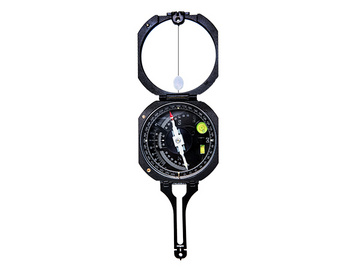

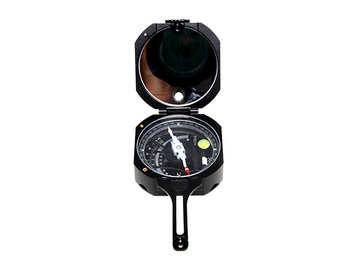

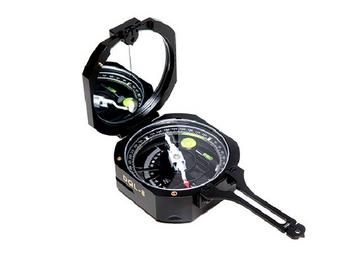

本儀器是利用一個磁性物體(即磁針)具有指明磁子午線的一定方向的特性，配合刻度環的讀數，可以確定目標相對于磁子午線的方向。根據兩個選定的測點(或已知的測點)，可以測出另一個未知目標的位置。
技術指標
1.度盤：0°-360°，格值：1°；方向盤：外圈刻度指示為坡度（雙向45°坡角的正切值），格值：0.05。內圈刻度指示為雙向90°的坡角，單位：度；格值：1°2.磁針阻尼時間（磁針偏轉90°至停留在原位置上的時間）小于15秒。3.讀數誤差：
a.磁針轉動前后指示之度數誤差不大于0.5°。b.磁針在0-180°、90-270°處由于偏心引起誤差不大于0.5°。c.測角器的讀數誤差不大于0.5°。
4.水準器靈敏度：
a.長水準器為15'±3'/2mmb.圓水準器為30'±5'/2mm5.儀器外形尺寸（長×寬×高）為80×70×35（mm）。
6.儀器重量：≤0.27kg。
使用方法
(一)測產狀(包括走向、傾向、傾角)
1.測走向： 走向即巖脈在水平上投影的方向。 將儀器上蓋打開到極限位置，調好本地區的磁偏角，將儀器兩個長邊靠在巖層的特征面(具有代表性的面)，保持圓水泡居中，則讀磁針北極指示的度數，即為巖層的走向。
2.測傾向：垂直于走向指示的面的方向。用聯接合頁下邊的底盤的短邊或上蓋的背面靠穩巖層的特征面，保持圓水泡居中，則讀磁針北極指示的度數，即為巖層的傾向。
3.測傾角：垂直于走向水平面夾角的角度。打開上蓋到極限位置，儀器的側邊垂直于走向而貼緊巖層的特征面，調長水泡居中，讀指示器指的方向盤的度數，即為巖層的傾角。在實際測量中，走向和傾向兩因素，只需測其中一個就可以，因為走向和傾向是互為90°的關系。
(二)地形草測(包括定方位、測坡角、定水平線)
1.定方位：目標處的方向和位置。定方位也叫交會定點。①當目標在視線(水平線)上方時的測量方法。右手握緊儀器，上蓋背面向著觀察者，手臂貼緊身體，以減少抖動，左手調整長照準器和反光鏡，轉動身體，使目標、長照準尖的像同時映入反光鏡，并為鏡線平分，保持圓水泡居中，則讀磁針北極指示的度數，即為該目標處的方向。按照同樣的方法，在另一測點對該目標進行測量，這樣兩個測點對同一目標進行的測量得出兩線沿著測出的度數，相交于目標，就得出目標的位置。②當目標在視線(水平線)下方時的測量方法。右手緊握儀器，反光鏡在觀察者的對面，手臂同樣貼緊身體，以減少抖動.左手調整長照準器和上蓋，轉動身體，使目標、照準尖同時映入反光鏡的橢圓孔中，并為鏡線平分，保持圓水泡居中，則讀磁針北極指示的度數，即為該目標處的方向。按照同樣的方法，在另一測點對該目標進行測量.這樣從兩個測點對該目標進行測量，得出兩線沿著測出的度數，相交于目標，就得出目標的位置。2.測坡角：目標到觀察者與水平面的夾角。右手握住儀器外殼和底盤，長照準器在觀察者的一方，將儀器平面垂直于水平面，長水泡居下方.左手調整上蓋和長照準器，使目標、照準尖的孔同時為反光鏡橢圓孔刻線平分.然后右手中指調整手把，從反光鏡中觀察長水泡居中，此時指示盤在方向盤上指示的度數，即為該目標的坡角。如果測某一坡面的坡角，則只需把上蓋打開到極限位置，將儀器側邊直接放在該坡面上，調整長水泡居中，讀出角度，即為該坡面的坡角(與測產狀中的傾角相同)。
注意事項
1.磁針和頂針、瑪瑙軸承是儀器*主要的零件，應小心保護，保持干凈，以免影響磁針的靈敏度。不用時，應將儀器關牢。儀器關上后，通過開關和撥桿的動作將磁針自動抬起，使頂針與瑪瑙軸承脫離，以免磨壞頂針。
2.有合頁不要輕易拆卸，以免松動而影響精度。
3.儀器盡量避免高溫暴曬，以免水泡漏氣失靈。
4.合頁轉動部分應經常點些鐘表油以免干磨而折斷。
5.長時期不使用時，應放在通風、干燥地方，以免發霉。
