二極管是兩端口電子器件，支持電流沿著一個方向流動（正向偏壓），并阻礙電流從反方向流動（反向偏壓）。不過，有許多種類型的二極管，它們執行各種功能，如齊納二極管、發光二極管（LED）、有機發光二極管（OLED）、肖克利二極管、雪崩二極管、光電二極管等。每種二極管的電流電壓(I-V)特性都有所不同。

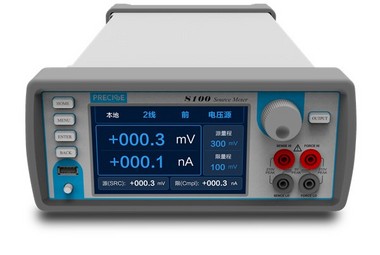

無論在研究實驗室還是生產線，都要對封裝器件或在晶圓上進行二極管I-V測試。二極管I-V特性分析通常需要高靈敏電流表、電壓表、電壓源和電流源。對所有分離儀器進行編程、同步和連接，既麻煩又耗時，而且需要大量機架或測試臺空間。為了簡化測試，縮小機架空間，單一儀表數字源表應運而生。Precise S型數字源表，同時提供電流和電壓的源和測量，支持四象限工作，Z大輸出電壓達300V，Z小測試電流達10pA，完全符合二極管的測試需求，這些測試可通過數字源表的觸摸屏輕松實現，用戶可以在觸摸屏上進行測試設置，并呈現測試圖表，操作簡單、測試效率高。
普賽斯儀表S型數字源表集合電壓源、電流源、電壓表、電流表、電子負載的功能于一身，廣泛用于各類精密器件的測量：半導體IC或元器件，功率器件，傳感器，有機材料與納米材料等特性測試和分析。有關五儀器合一數字源表的更多信息請咨詢一八一四零六六三四七六
產品特點

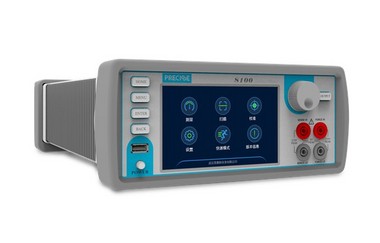

5寸800*480觸摸顯示屏，全圖形化操作

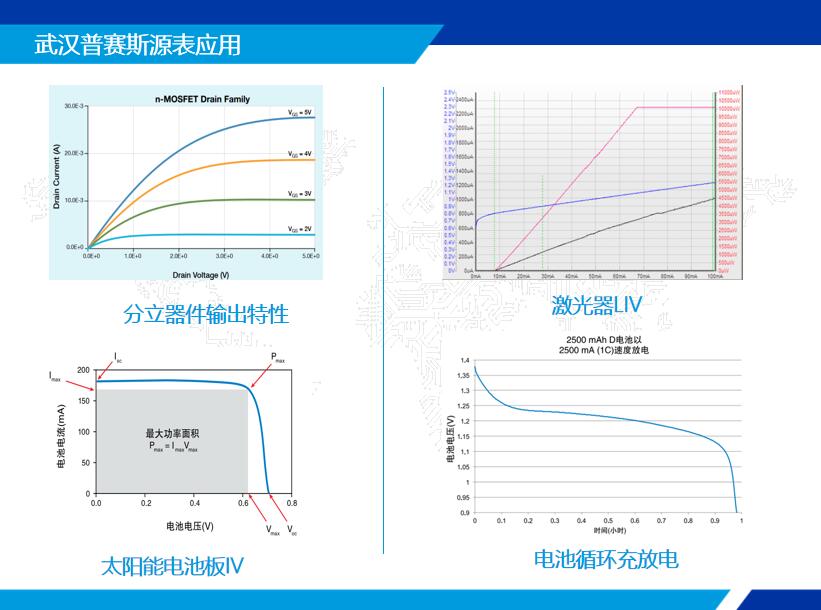

內置強大的功能軟件，加速用戶完成測試，如LIV、PIV
源及測量的準確度為0.1%，分辨率5位半
四象限工作（源和肼），源及測量范圍：高至300V，低至10pA
豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
支持USB存儲，一鍵導出測試報告
支持多種通訊方式，RS-232、GPIB及以太網
多儀器合一數字源表技術參數
Z大輸出功率：30W，4象限源或肼模式；
源限度：電壓源：±30V（≤1A量程），±300V（≤100mA量程）；
電流源：±1.05A（≤30V量程），±105mA（≤300V量程）；
過量程： 105%量程，源和測量；
穩定負載電容：<22nF；
寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；
線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<80uV；
Z大采樣速率：1000 S/s；
觸發：支持IO觸發輸入及輸出，觸發極性可配置；
輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；
通信口：RS-232、GPIB、以太網；
電源：AC 100~240V 50/60Hz；
工作環境：25±10℃；
尺寸：106mm高 × 255mm寬 × 425mm長；
