一、簡介
太陽能電池I-V特性測試是指在一定光照強度下，太陽能電池輸出到負載的電流和電流兩端的電壓的關系曲線，太陽能電池IV特性能夠充分的體現出太陽能電池的轉換效率，從而得到電池片的終性能指標。
二、太陽能電池I-V測試系統組成
標號 | 項目 | 說明 |
1 | LED太陽光模擬器 | 用于模擬太陽光 |
2 | 高精度數字源表 | 提供激勵源并對太陽能電池電壓電流進行高精度高速測量 |
3 | 太陽能電池I-V特性測量軟件 | 用于對光源及源表協同控制并對采集數據進行記錄繪制曲線分析等 |
4 | 低阻測試專用夾具 | 配合測量儀器完成太陽能電池電壓、電流特性曲線等參數檢測 |
5 | 標準太陽能電池 | 用于對光強進行實時校正與形成標準IV曲線 |
三、LED太陽光模擬器介紹
1、產品特點
1、符合IEC 60904-9，JIS 8904-9和ASTM E927-10關于光譜匹配度A+，輻射空間均勻性A+和時間不穩定性的A+級要求。
2、采用進口大功率LED芯片，使用多種不同波長的LED進行光譜擬合，更加完美的實現了對太陽光的模擬
3、光源使用壽命＞10000小時，不再需要更換昂貴且危險的燈泡。
4、獨立光譜控制，在350nm～1150nm光譜范圍內，根據IEC 60904-9標準分為6個光譜段，每個光譜段均可獨立調節控制。用戶可自定義不同光譜滿足不同測試需要。
5、寬泛的閃光時間控制，可實現小20ms多次閃光直至持續常亮
6、可選集成光譜與光照強度反饋系統，實時對光譜與光照強度進行快速校準
4、7寸LCD觸摸屏控制，圖形化界面操作，操作快捷方便。
5、支持5種閃光預設方案設置，且可實現無縫切換，適用不同的測試需求。
6、配有CAN總線、RS232和RS485接口，可與外部測試設備互聯，實現遠端控制與協同。
2、LED太陽光模擬器技術參數
型號 | BG-LED-AAA-100S | BG-LED-AAA-210S |
模擬器等級 | Class A+A+A+ | Class A+A+A+ |
光源 | 多組進口大功率不同波長可獨立控制的LED 燈組 | |
輸出光束尺寸 | 100 x 100mm | 210 x 210mm |
典型輸出功率 | 0.1 to 1.1 W/m2 (0.1 to 1.1 SUN) 可調 | 0.1 to 1.1 W/m2 (0.1 to 1.1 SUN) 可調 |
光譜范圍 | 350nm ～ 1150nm | 350nm ～ 1150nm |
光譜匹配等級 | A+ | A+ |
時間不穩定性等級 | A+ | A+ |
均勻性等級 | A+ | A+ |
| 可測參數 | 完整I-V曲線測量、完整P-V曲線測量、短路電流Isc測量、開路電壓Voc測量、短路電流密度Jsc測量、 峰值功率Pm測量、峰值功率電流Im測量、峰值功率電壓Vm測量、效率η測量、填充因子FF測量、串聯電阻Rs測量、并聯電阻Rsh測量 弱光或暗條件測量等，更多測量功能可按照需求定制 | |
閃光時間 | 20ms ～ 常亮(水冷) | 20ms ～ 常亮(水冷) |
供電電源 | AC 220V/ 50Hz | AC 220V/ 50Hz |

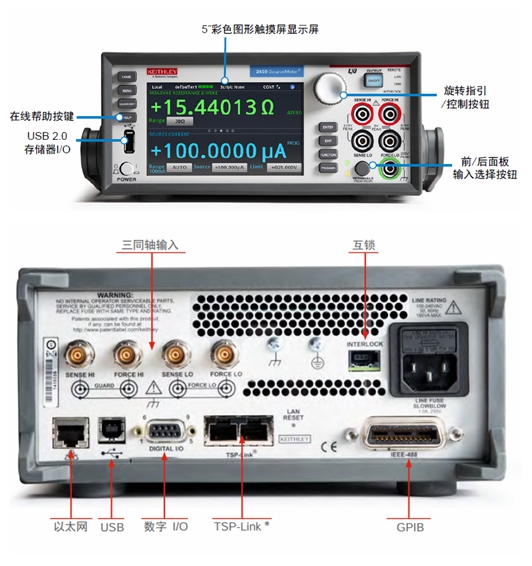

四、高精度數字源表
本系統兼容吉時利2400系列所有型號數字源表，用戶可根據實際需要選擇具體儀表型號
型號 | 觸摸屏 | 通道 | 電流源/量程 |
| 測量分辨率（電流/電壓） | 電源 |
2401 | 否 | 1 | 1A | 20V | 1pA / 100nV | 20 W |
2450 | 是 | 1 | 1A | 200V | 10fA/10nV | 20 W |
2400 | 否 | 1 | 1A | 200V | 1pA / 100nV | 20 W |
2460 | 是 | 1 | 7A | 100V | 1pA / 100nV | 100 W |
2420 | 否 | 1 | 3A | 60V | 10pA / 100nV | 60 W |
2410 | 否 | 1 | 1A | 1100V | 1pA / 100nV | 20 W |
2461 | 是 | 1 | 10A | 100V | 1pA / 100nV | 1000W |
2470 | 是 | 1 | 1A | 1100V | 10fA / 100nV | 20 W |
2440 | 否 | 1 | 5A | 40V | 10pA / 100nV | 50 W |
五、太陽能電池I-V專用測試軟件
本軟件專為太陽能電池及其他光電材料測試而研發，兼容吉時利2400系列所有源表，具有完整I-V曲線測量、P-V曲線測量功能，可測量電池的短路電流Isc、開路電壓Voc、短路電流密度Jsc、峰值功率Pm、峰值功率電流Im、峰值功率電壓Vm、效率η、填充因子FF、串聯電阻Rs、并聯電阻Rsh 。
結合本公司自主研發的LED太陽光模擬器可實現程序化可變光強、可變光譜測量等，更多測量功能可按照需求定制。

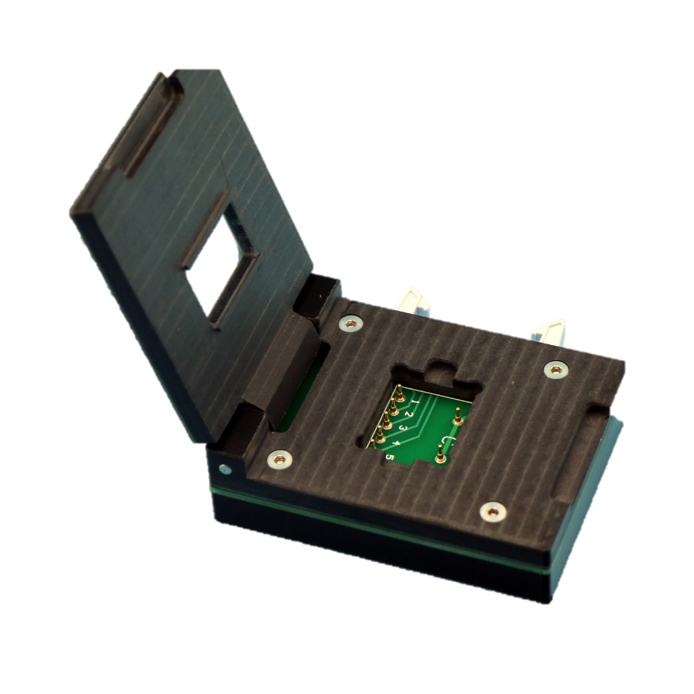

六、電池低阻測試專用夾具
結構 | 夾具開關分離結構 |
主體材質 | 電木+POM |
接口鍍金 | 所有接口均為鍍金結構 |
開關 | OTAX 鍍金引腳開關 |
探針 | 平頭，直徑 1mm，彈力 30g |
接口 | 鍍金 IDC 牛角插座（防插反） |
連接線 | IDC10P / IDC20P 連接線0.3mm2*500mm |
每個通道電阻 | < 0.2Ω（50cm 連接線） |
其他 | 可更換探針電路板，適應1.1mm 或者 2.2mm 基片 |
測試方式 | 支持兩線測量、四線測量 |

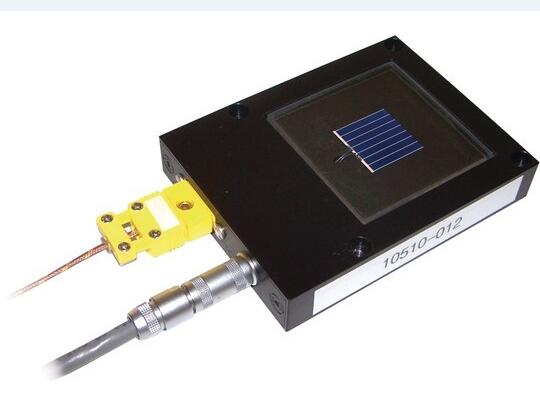

七、標準太陽能電池
標準太能電池和配備表頭是太陽模擬器校準及太陽能電池I-V特性不可分割的一部分。它由一個顯示裝置和2×2厘米標準太陽能電池組成
八、應用范圍
● 廣泛應用于太陽能電池特性測試
●鈣鈦礦太陽能電池效率測量
●有機太陽能電池效率測量
●鈣鈦礦/硅串聯太陽能電池效率測量
●HJT、PERC、TOPCon 硅太陽能電池測試
● 各類光電材料、光電器件特性測試與驗證
