IOT絕緣子帶電測試儀通過對絕緣子周圍電場的測量來判定絕緣子是否良好。設備與絕緣子沒有任何電接觸，不影響人員與設備的安全。
適用于6.9 KV-1000 KV電壓等級(U型適用于<115 KV)?？捎行z測零值絕緣子及劣質絕緣子。IOT的傳感器檢測絕緣子的電場強度，該電場強度可以從絕緣子圓周上的任何位置被檢測到。
導電缺陷會降低絕緣子盤的帽和銷之間的電壓。同時又降低絕緣子盤周圍的電場。通過測量電場強度能夠定位缺陷盤的位置。設備能瞬時檢測到這些缺陷。電力部門可以選擇立即更換現場有缺陷的絕緣子。
這種非破壞性的技術可以用來檢測許多類型的缺陷，包括:
?閃絡放電
?絕緣子裂紋
?絕緣子破裂
?絕緣子老化
?絕緣子污穢
?電極間絕緣擊穿

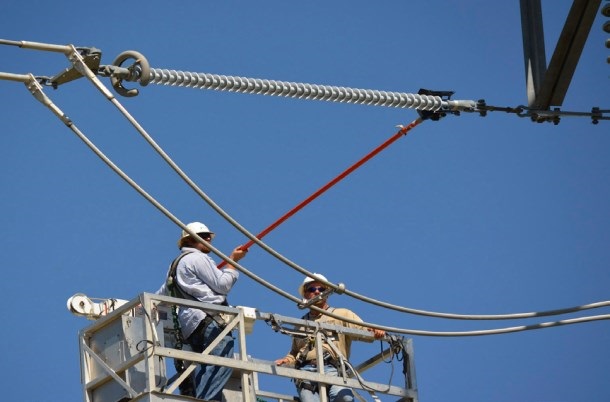

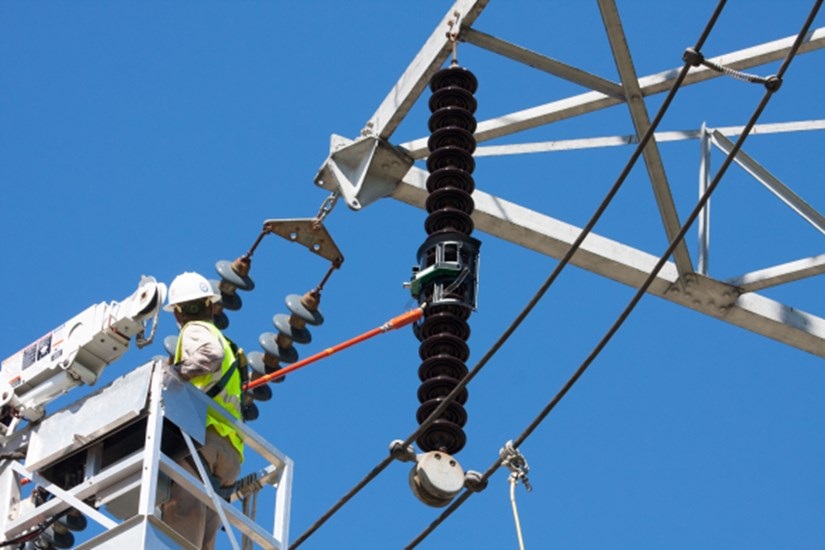

IOT沿絕緣子串滑動掃描，掃描速度可達6絕緣子盤/秒。掃描過程中，數據通過藍牙實時傳輸至平板電腦。

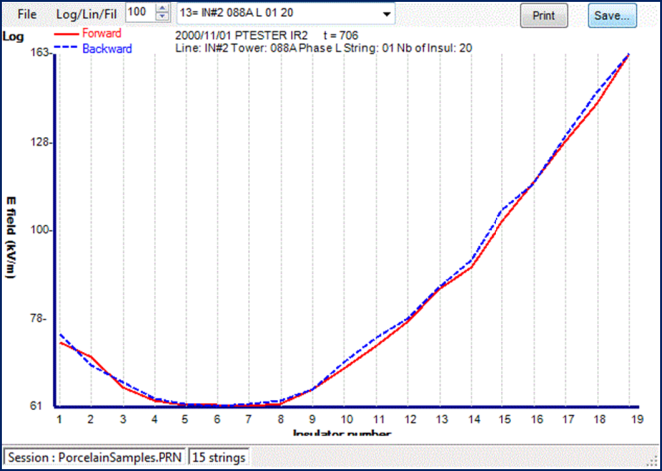

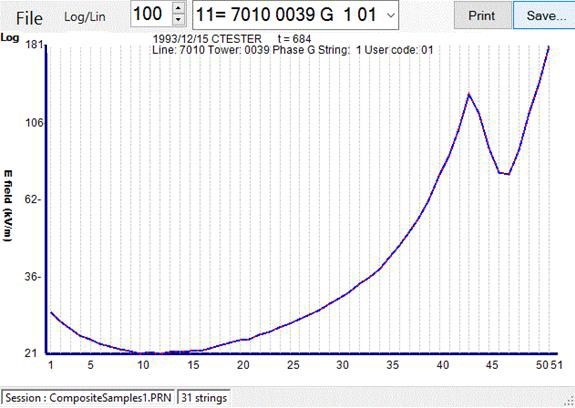

閃絡放電問題出現于此復合材料絕緣子 健康絕緣子電場波形
型號 | IOT-P | IOT-C | IOT-U | IOT-UH |
被測絕緣子串多單元 | 60盤(陶瓷/玻璃) | 150傘裙(復合材料) | 60點(120個讀數) | 60點(120個讀數) |
被測絕緣子串少單元 | 5盤(陶瓷/玻璃) | 5傘裙(復合材料) | 3點 | 3點 |
掃描速度 | 0-6盤/秒 | 1-10傘裙/秒 | NA | NA |
電壓等級 | 69 Kv- 1000 Kv | 25 Kv- 1000 Kv | ≤ 69 Kv | 69 Kv - 1000 Kv |
電池少充電時間 | 10小時 | 10小時 | 9小時 | 9 小時 |
累次兩次充電之間的使用時間 | 12小時 | 12小時 | 12小時 | 12 小時 |
電池充電時間間隔 | 1天 | 1天 | 1天 | 1天 |
操作溫度范圍 探針 藍牙適配器 | -30℃ - 50℃ -20℃ - 75℃ | -30℃ - 50℃ -20℃ - 75℃ | -30℃ - 50℃ NA | -30℃ - 50℃ NA |
尺寸 | 36 x 48 x 23 cm | 30.5 x 28 x 15 cm | 27 x 12 x 5 cm | 27 x 12 x 5 cm |
絕緣子直徑 | 23 - 33 cm | 10.9 - 17 cm | NA | NA |
重量 | 1.6 kg | 1 kg | 0.8 kg | 1.2 kg |
校準 | 工廠校準(無需用戶重校準) | 工廠校準(無需用戶重校準) | 工廠校準(無需用戶重校準) | 工廠校準(無需用戶重校準) |
