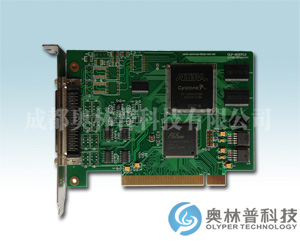

OLP-9100 PCI接口 1553B+ARINC429+串口多功能通訊模塊

概述

OLP-9100是奧林普科技研制開發的PCI總線接口MIL-STD-1553B/ARINC429/RS232/422/485多功能通訊模塊，具有非常高的性價比，可以應用于MIL-STD-1553B系統的測試、仿真,同時還可以作為ARINC429數據總線上的數據源或者接收/分析ARINC429數據總路線上的數據，也可以做RS232/422/485的收發。該產品提供多1通道，雙冗余，單功能/多功能的MIL-STD-1553B和4發4收的ARINC429和4通道RS232/422/485功能。

OLP-9100遵循GJB 289A-97標準，綜合了通訊與測試功能。

奧林普科技還為用戶的應用開發提供專業的軟件開發指導，提供標準的DLL和豐富的源程序。

功能介紹

完全遵循MIL-STD-1553B Notice2規范

可軟件設置直接耦合、變壓器耦合

中斷可編程

支持自測試

BC模式（總線控制器）

BC幀可編程

消息間隔可編程

非周期性消息可動態插入

數據雙Buffer

可編程重試

BusA、BusB可選擇

支持分支跳轉消息

支持錯誤注入

RT模式（遠程終端）

單數據Buffer

雙數據Buffer

子地址循環數據Buffer

非法命令可編程

支持錯誤注入

BM模式（總線監視器）

100消息記錄

監視數據可編程過濾

48bit時間標簽

單功能/多功能

MIL-STD-1553B在使用時分為單功能和多功能。單功能為在同一時刻只能設置為BC、RT、BM中的一種模式；多功能為在同一時刻可以同時設置為BC、RT、BM，一般應用在大、中型系統的測試、仿真系統。

ARINC429發送

在OLP-9100中支持兩種發送方式：

FIFO隊列發送；

Scheduled數據傳輸；

ARINC429接收

在OLP-9100中支持兩種數據接收方式：

FIFO數據接收；

MAIL BOX數據接收；

數據過濾，在模塊中支持兩種方式的數據過濾：

SDI過濾；

Label過濾；

故障診斷

OLP-9100具有自測試功能，自測試功能包括：存儲器、中斷、回環測試。在API函數中可以對測試項目進行設置。

時間戳

在接收的所有數據中都帶時間戳，時間戳的精度為1μs。

RS232/422/485

OLP-9100具有獨特的讀數方式：支持幀中斷讀數（幀尾中斷），讀數返回數據長度，可軟件設置幀頭，中斷長度可設置。

技術指標

MIL-STD-1553B:

通道數：1通道

功能：BC、RT、BM（單功能/多功能）

通訊速率：1Mbps，2Mbps，4Mbps

ARINC429:

通道數:4通道發送，4通道接收

通訊速率:100K，50K，48K，12.5K

RS-232/422/485:

通道數：4通道

波特率：1Mbps（可程控）

外觸發：TTL電平

物理尺寸：140mm×100mm

總線特性

PCI Specification 2.1

32bit/33MHz

5V PCI signaling

共享中斷INTA#

環境

工作溫度：0℃～+70℃/-40℃～+85℃

存儲溫度：-25℃～+85℃/-55～105℃

相對濕度：5～95%，無凝結。

電源

電壓 +5V 電流 2.0A

電壓 +12V 電流 100mA

電壓 -12V 電流 100mA

驅動軟件

支持Windows9x/2K/XP/Vista/Win7

Linux/VxWorks驅動可選

支持LabWindows CVI/Labview/Microsoft VC++/VB/Delphi/C++Builder等開發工具

應用軟件

多功能通訊模塊PNP軟件及源代碼

質保及服務

奧林普科技提供的所有模塊級產品，均有如下承諾：

一年質量保障

終身技術支持
