美國CIRS 040GSE 通用組織模體，CIRS模體，美國CIRS模體，華賀供應
美國CIRS 040GSE 通用組織模體超聲波質量保證標準獨特的雙衰減設計允許在高達5 mhz的低頻腹部探頭和高達15 mhz的高頻探頭上進行測試，更高的可拆卸水井允許測試曲線和內腔探頭，只有市場上的通用qa phantom具有彈性目標，通過復查和維修服務確保超過十年的可靠使用

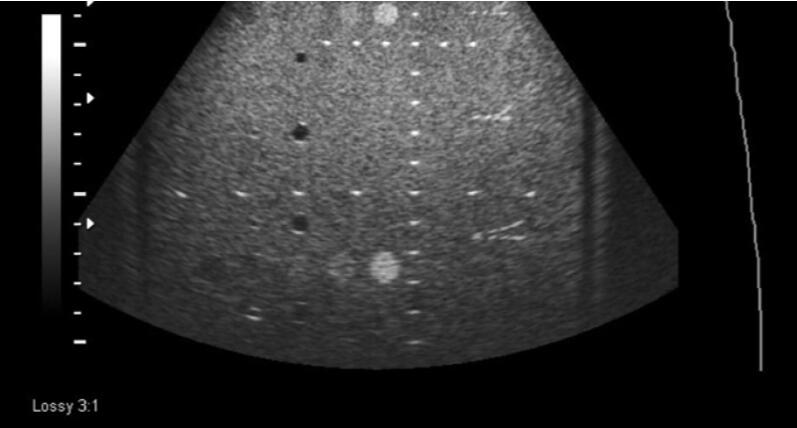

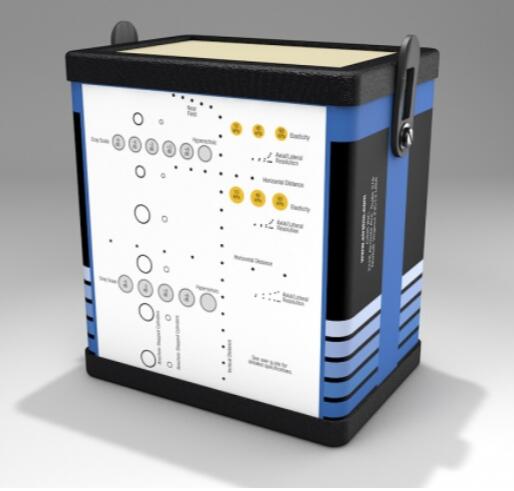

CIRS型號040GSE多用途、多組織超聲體模是目前性能和質量保證測試中完善的解決方案。它的雙頻設計和可拆卸水井允許測試大多數傳感器的形狀，包括曲線和內導率和頻率。提供彈性目標和所有標準的b模式成像測試對象。該模型是由CIRS公司的產品Zerdine水凝膠聚合物制成的，它可以提供組織模擬性能，包括與諧波成像的兼容性。為了更大限度地延長幻影壽命，這種凝膠包含在一個堅固的ABS塑料外殼與薩蘭為基礎的層壓膜。
| 產品規格 | |
| 背景材料 | 材料：Zerdine ?1 凝固點：0?? 熔點：高于100?? 衰減：0.5分貝/厘米兆赫±0.05分貝/厘米兆赫＆0.7分貝/厘米兆赫±0.05分貝/厘米兆赫聲速：1540 m / s±10 m / s |
| 掃描好 | 1厘米深 |
| 掃描膜 | Saran基層壓板 |
| 電線目標 | 材質：尼龍單絲 |
| 近場集團 | 目標數量：5 線徑：100微米深度范圍：1至5毫米 目標之間的距離：1毫米 |
| 垂直距離組 | 目標數量：16 線徑：100微米深度范圍：1至16厘米間距：10毫米 |
| 水平距離組 | 組數：2 線徑：100微米深度：4和9厘米目標數量：分別為4和7 間距：分別為10和20毫米 |
| 軸向 - 側向分辨率組 | 組數：2 線徑：80微米深度：3和6.5厘米 軸向分離：4,3,2,1,0.5和0.25毫米橫向分離：4,3,2,1,0.5和0.25毫米組數：1 線徑：80微米深度：10.5厘米軸向分離：5,4,3,2和1毫米 橫向分離：5,4,3,2和1毫米 |
| 消音階梯氣缸 | 目標數量：12 目標直徑：1.3,2.0,3.0,4.5,6.7和10.0 mm 目標深度：1.5,4.5,7.0,10.0,13.0,16.0 cm 衰減：0.5 dB / cm-MHz 對比度：消聲，囊腫-喜歡 |
| 灰度目標 | 衰減：0.5 dB / cm-MHz 組數：2 6目標：3 mm深度處8mm?對比度：-9，-6，-3，+ 3，+ 6＆> +15 dB 5目標：10mm?11.5 cm深度 對比度：-6，-3，+ 3，+ 6＆> +15 dB |
| 彈性目標 | 衰減：0.5 dB / cm-MHz 組數：2 每組目標數：3 - 6mm?1.5cm深度 - 8mm?5cm深度 彈性：10,40和60 kPa |
| 型號040GSE包括 |
|
