RedEdge-MX 雙相機成像系統
一、簡介

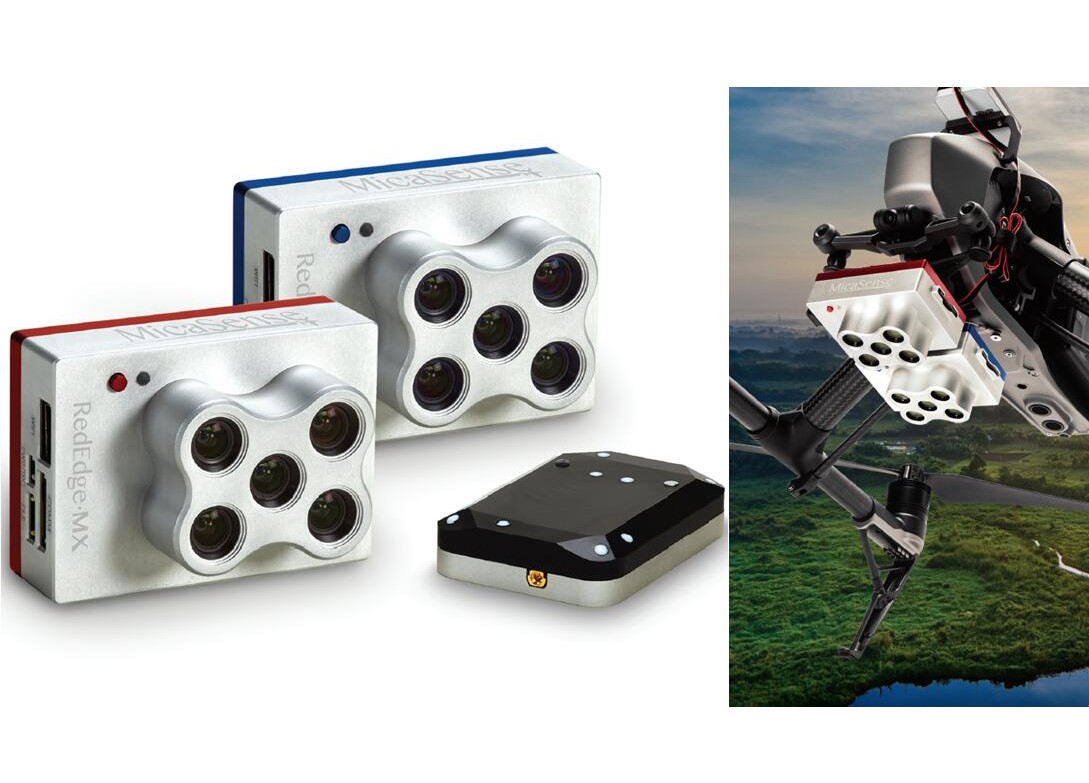

RedEdge-MX 雙相機成像系統集成了兩個5波段相機RedEdge-MX和新的RedEdge-MX Blue，它可以捕捉10個光譜波段。只需一次飛行，就可獲取RGB圖像、植被指數圖像和數字表面模型，實現 先進的遙感和植被研究應用，測量數據可直接與衛星數據進行對比。
應用領域包括農作物表型及病蟲害監測、農作物長勢和農情監測、農業災害脅迫監測和評估、生態環境調查、水資源監測管理、土壤監測評估、森林資源管理、地理信息系統等。

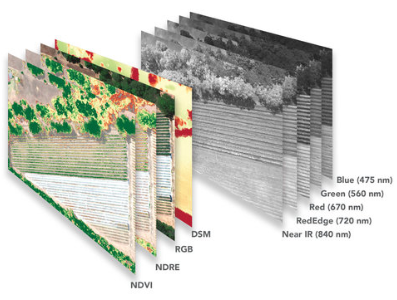

RedEdge-MX雙相機成像系統可得到客戶需要的多種植被指數，它們在農林業病蟲害、生長長勢等農業方面有很大作用，這些植被指數包括：葉綠素、NDVI、NDRE、DSM等。

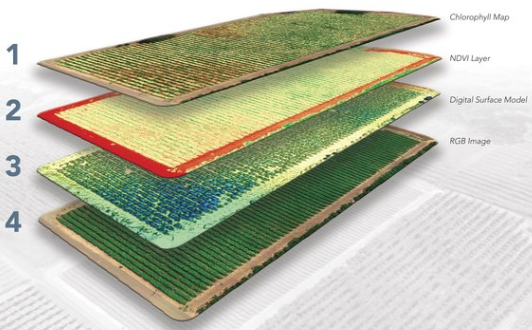

葉綠素圖（Chlorophyll Map）：紅邊光譜波段是這里的重要參數，與其他波段一起工作，不僅可以對植物活力而且對植物健康進行更精確的測量。
NDVI圖：比較紅光波段和近紅外波段的反射率，其也是農業分析中常見的參考依據；
DSM圖（數字表面模型）：DSM在農業分析中是很重要的工具，因為它用于評估表面特性和水流情況；
RGB 圖：RedEdge-MX全局快門拍攝的無失真圖像數據，包括用于RGB彩色圖像的窄帶紅、綠、藍波段，這些波段在處理后與所有可見和不可見光帶以與植被指數對齊。
二、特點
? 同時收集紅、綠、藍、紅邊、近紅外10個不連續的光譜波段圖像；
? 窄帶光譜設計，測量精度更高；
? 地物分辨率高，位于離地高度120米可達8厘米；
? 快門設計，可消除各種平臺上的圖像失真；
? 直觀的網絡界面，能與任何WIFI設備連接；
? DLS光照傳感器模塊和GPS模塊集成DLS2代，提高集成度和輻射測量精度；
? 一次飛行即可生成植物健康指數和RGB（彩色）圖像；
? 金屬外殼，極 致耐用，可在高達60℃或140℉的溫度下運行；
? 標配固定支架和快速安裝連接器，可輕松與DJI無人機集成；
? 數據可直接與Landsat和Sentinel衛星數據進行比較；
? 使用Pix4D、Agisoft等軟件可輕松處理數據；
? 新增RedEdge-MX Blue相機的沿海藍色氣溶膠光譜帶可監控淺水環境；
? 新增RedEdge-MX Blue相機的紅、綠和兩個紅邊光譜帶對葉綠素效率或紅色邊緣斜率進行詳細分析
三、技術規格
1. 重量：508.8克（包括兩個相機，雙相機快裝套件，DLS 2和電纜）；
2. 尺寸：8.7厘米x 12.3厘米x 7.6厘米；
3. 外部電源：4.2 V DC-15.8 V DC；
4. 功耗：額定8 W，峰值16 W，經由雙相機快裝套件供電；
5. 光譜帶：沿海藍（中心444 nm，28 nm帶寬）*，藍（中心475 nm，20 nm帶寬），綠（中心531 nm，14 nm帶寬）*，綠（中心560 nm，20 nm帶寬），紅（中心650 nm，16 nm帶寬）*，紅（中心668 nm，10 nm帶寬），紅邊（中心705 nm，10 nm帶寬）*，紅邊（中心717 nm，10 nm帶寬），紅邊（中心740 nm，18nm帶寬）*，近紅外（中心842nm，57nm帶寬）（*表示RedEdge-MX Blue）；
6. RGB輸出：3.6MP（快門，所有波段）；
7. 傳感器分辨率：1280 x 960 (1.2 MP per EO band)
8. 地面分辨率（GSD）：8 cm位于120m離地高度；
9. 捕獲率：1次/秒（所有波段），12位RAW；
10. 接口：串行，10/100/1000以太網，可移動Wi-Fi，外部觸發，GPS，SDHC；
11. 視場角：47.2° HFOV；
12. 觸發方式：定時器模式，重疊模式，外部觸發模式（PWM，GPIO，串行和以太網），手動捕獲模式；
13. 存儲：SD卡，32G；
四、系統組成

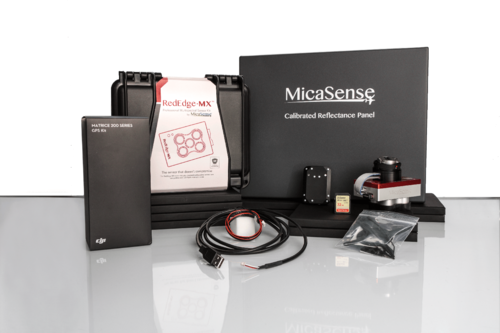

套件包括：RedEdge-MX和RedEdge-MX Blue雙相機，雙相機快速安裝套件，帶嵌入式GPS的DLS2，校準反射板，線纜，鏡頭蓋和手提箱。
可選項：大疆無人機（與精靈2/M100//M200/M210/M600適配），需要DJI Zenmuse 30云臺適配器。
五、產地：美國
