YQ-A型透明液壓氣動綜合實驗臺
實驗項目：
(一)、主要特點及優勢
1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。
2、不銹鋼制密閉自鎖接頭，可以在實驗過程中，隨時插拔回路，防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。
3、電磁換向閥全部采用低壓24v供電，安全。
4、獨有的紅色液壓油，不會因透明閥體的老化變黃，而影響觀察效果
5、獨立的元件模塊，方便的安裝方式，可以隨意地組合各種實驗?？?，搭建各種不同的實驗回路。
6、液壓元件的承受壓力為1Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。
7、采用可編程控制器(PLC)控制，優化了控制方案
(二)、實驗臺功能
1.常用液壓元件的性能測試：(液壓泵、溢流閥、節流閥、調速閥、減壓閥)
2.液壓傳動基本回路實驗：(十幾種回路)
3.學生自行設計、組裝的擴展液壓回路實驗;(可擴展上百種實驗)
4.可編程序控制器(PLC)電氣控制實驗，機電液一體控制實驗形式;

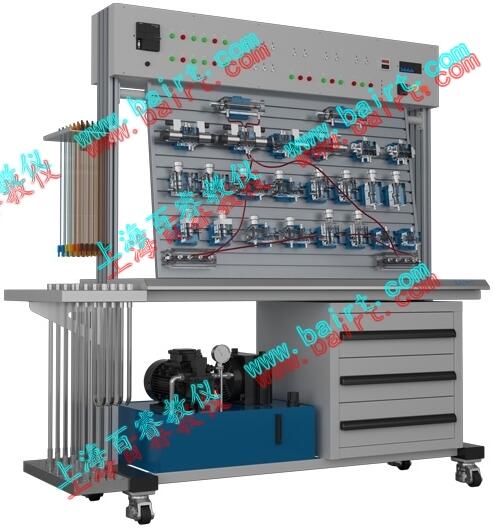

(三)、實驗臺組成
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
① 實驗臺架
實驗臺架由鐵制主體框架、工程機械仿真機構、鋁型材操作面板，等組成。
工作臺尺寸：長×寬×高=1600mm×700mm×1800mm (其包裝重量約300kg)，安裝面帶“T”溝槽形式的鋁合金型材結構
② 液壓泵站
系統額定工作壓力：0.8Mpa。
(1)電機—泵裝置(臺)
泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率350W，轉速0～1400r/min;直流調速器調速。(可選擇變頻調速系統，價格另計);
(2)油箱：公稱容積30L;附有液位、油溫指示計，吸油、回油濾油器，安全閥等。
③ 常用液壓元件
配置詳見附件1。
每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
④ 電氣控制單元
可編程序控制器(PLC)：德國西門子S7-200系列，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等
5、加仿真機構單元：
為突出液動在工業的重要性，結合教學實驗臺的教學生動及興趣性，增加實戰性，在氣動實驗臺的基礎上，增加液壓挖掘機仿真機構，功能：
1挖掘作業，鏟斗與斗桿復合進行工作實驗;
2卸料作業，斗桿與鏟斗工作同時，大臂可調整位置高度。
另有：液壓裝載機仿真機構、小型液壓叉車仿真機構、小型液壓吊車仿真機構等多種工程機械仿真機構供客戶挑選，歡迎來電咨詢。
(四)、實驗項目：
?、?、常用典型回路：
1)用換向閥的換向回路
2)用"O”型機能換向閥的閉鎖回路
3)用液控單向閥的閉鎖回路
4)壓力調定回路
5)二級壓力回路
6)用減壓閥的減壓回路
7)用增壓缸的增壓回路
8)用換向閥的卸載回路
9)進油節流調速回路
10)回油節流調速回路
11)流量閥短接的速度換接回路
12)二次進給回路
13)閥的順序動作回路
14)用壓力繼電器的順序動作回路
15)用電器行程開關的順序動作回路
16)用行程閥的順序動作回路
?、趯W生自行設計、組裝的擴展液壓回路實驗可達80種.
?、劭删幊绦蚩刂破?PLC)電氣控制實驗，機電液一體控制實驗形式。
1、PLC的指令編程，梯形圖編程的學習
2、PLC編程軟件的學習及使用
3、PLC與計算機的通，在線調試、監控
4、PLC對液壓傳動控制的優化
二、 氣動部分
該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、主要特點：
1.模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.快速可靠的連接接頭，拆卸簡便省時。
3.采用標準的工業氣動元件，性能可靠、安全。
4.低噪音的工作泵站，提供一個安靜的實驗環境(噪聲<60)。
二、實驗項目：
?、?回路實驗:
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.一次壓力控制回路
4.二次壓力控制回路
5.高低壓切換回路
6.雙作用氣缸的雙向調速回路(進口調節、出口調節)
7.速度換接回路
8.緩沖回路
9.互鎖回路
10.過載保護回路
11.位置控制式單往復回路
12.壓力控制式單往復回路
13.時間控制式單往復回路
14.單雙作用缸連續往復動作回路
15.采用節流閥的同步回路
16.三缸連動回路
17.計數回路
18.延時回路
19.邏輯閥的應用回路(或邏輯)
20.雙手操作回路
?、?可編程序控制器(PLC)電氣控制實驗，機-電-氣一體化控制實驗：
?、?PLC指令編程、梯形圖編程學習
?、?PLC編程軟件的學習與使用
?、?PLC與計算機的通訊、在線調試
?、?PLC與氣動相結合的控制實驗
?、?學生自行設計、組裝和擴展各種回路實驗

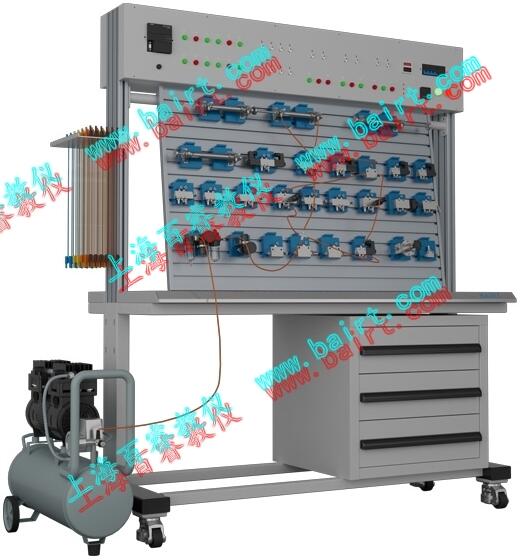

三、實驗臺組成
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成
工作臺尺寸：長×寬×高=1500mm×650mm×1700mm (其包裝重量約250kg)
2.工作泵站：
氣泵輸入電壓：AC 220V/50Hz
電機(雙頭)功率：250W
額定輸出壓力：0.8Mpa
氣泵容積：20L
工作噪聲：< 60分貝
3.氣動元件：
以 佳爾靈 氣動元件為主，配置詳見附件。
氣動元件均配有鋁合金過渡底板(鋁合金型材+工程塑料)，可方便、隨意地將元件安放在實驗面板(面板帶“T”溝槽形式的鋁合金型材結構)上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.電氣控制單元：
可編程序控制器(PLC);采用西門子S7-200系列, I/O口24點;繼電器輸出形式。
電源電壓：AC 220V/50Hz
