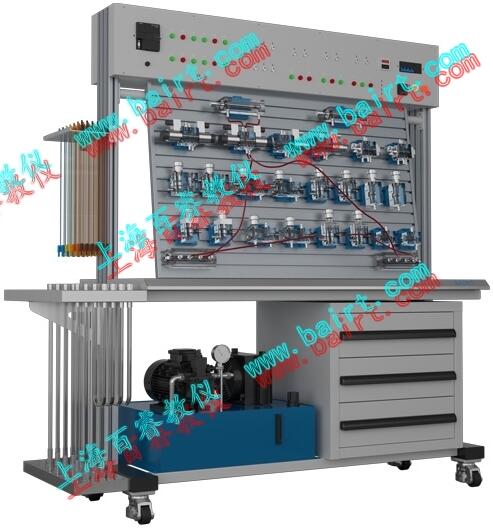

YQ-A型透明液壓氣動綜合實驗臺
透明液壓實驗臺---智能化液壓實驗臺---液壓氣動綜合實驗臺
一. 透明液壓部分
透明液壓實驗臺的所有液壓元件均采用透明有機玻璃材料作閥體，可以清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。利用該系統既可以對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。
(一)、主要特點及優勢:
1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。
2、不銹鋼制密閉自鎖接頭，可以在實驗過程中，隨時插拔回路，防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。
3、電磁換向閥全部采用低壓24v供電，安全。
4、獨有的紅色液壓油，不會因透明閥體的老化變黃，而影響觀察效果
5、獨立的元件模塊，方便的安裝方式，可以隨意地組合各種實驗?？?，搭建各種不同的實驗回路。
6、液壓元件的承受壓力為1Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。
7、采用可編程控制器(PLC)控制，優化了控制方案
(二)、實驗臺功能
1.常用液壓元件的性能測試：(液壓泵、溢流閥、節流閥、調速閥、減壓閥)
2.液壓傳動基本回路實驗：(十幾種回路)
3.學生自行設計、組裝的擴展液壓回路實驗;(可擴展上百種實驗)
4.可編程序控制器(PLC)電氣控制實驗，機電液一體控制實驗形式;
(三)、實驗臺組成
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
① 實驗臺架
實驗臺架由鐵制主體框架、工程機械仿真機構、鋁型材操作面板，等組成。
工作臺尺寸：長×寬×高=1600mm×700mm×1800mm (其包裝重量約300kg)，安裝面帶“T”溝槽形式的鋁合金型材結構
② 液壓泵站
系統額定工作壓力：0.8Mpa。
(1)電機—泵裝置(臺)
泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率350W，轉速0～1400r/min;直流調速器調速。(可選擇變頻調速系統，價格另計);
(2)油箱：公稱容積30L;附有液位、油溫指示計，吸油、回油濾油器，安全閥等。
③ 常用液壓元件
配置詳見附件1。
每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
④ 電氣控制單元
可編程序控制器(PLC)：德國西門子S7-200系列，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等
5、加仿真機構單元：
為突出液動在工業的重要性，結合教學實驗臺的教學生動及興趣性，增加實戰性，在氣動實驗臺的基礎上，增加液壓挖掘機仿真機構，功能：
1挖掘作業，鏟斗與斗桿復合進行工作實驗;
2卸料作業，斗桿與鏟斗工作同時，大臂可調整位置高度。
另有：液壓裝載機仿真機構、小型液壓叉車仿真機構、小型液壓吊車仿真機構等多種工程機械仿真機構供客戶挑選，歡迎來電咨詢。
