YD-B型智能化液壓傳動實驗臺
智能化液壓傳動實驗臺---液壓綜合實驗臺---液壓傳動實驗臺
一、實驗臺功能
1.常用液壓元件的性能測試：(液壓泵、液壓馬達、溢流閥、節流閥、調速閥、減壓閥等);
1).液壓泵的特性測試;
2).液壓馬達的性能測試;
3).溢流閥、減壓閥的特性測試(靜態測試);
4).節流調速閥的特性測試;
2. 液壓傳動基本回路實驗：(十幾種回路)
1). 溢流閥調壓回路
2). 多級調壓回路
3). 一級減壓回路
4). 二級減壓回路
5). 順序閥的平衡回路
6). 雙向壓力調整回路
7). 溢流閥緩沖回路
8). 液控單向閥保壓回路
9). 二位二通缷荷回路
10). 進回油節流調速回路
11). 旁路節流調速回路
12). 差動連接增速回路
13). 節流閥串\并聯速度換接回路
14). 液控單向閥與節流閥的速度換接回路
15). 換向閥換向回路
16). 用順序閥控制順序回路
17). 壓力繼電器控制的順序回路
18). 行程開關控制順序動作回路
19). 液壓缸串聯同步回路
20). 差動回路
21). 時間控制電磁閥的換向回路.
22). 時間繼電器控制的卸荷保護回路
3.學生自行設計、組裝的擴展液壓回路實驗;(可擴展上百種實驗)
4.可編程序控制器(PLC)電氣控制實驗，機電液一體控制實驗形式;
1)、PLC的指令編程，梯形圖編程的學習
2)、PLC編程軟件的學習及使用
3)、PLC與計算機的通，在線調試、監控
4)、PLC對液壓傳動控制的優化
5.智能化數據采集系統實驗：可進行實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成等
6、配有仿真軟件，可模擬液壓實驗回路的搭接。
7、配裝載機仿真機構。
1)液壓傳動各部件結構的觀摩及液壓控制系統原理的學校與分析。
2)液壓裝載機械演示控制實驗。
?、傺b料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升;
?、谛读献鳂I，鏟斗卸物(搖臂縮回，使鏟斗轉向)，動臂下降。
8、開標現場提供液壓裝載機仿真機構操作視頻
二、實驗臺組成

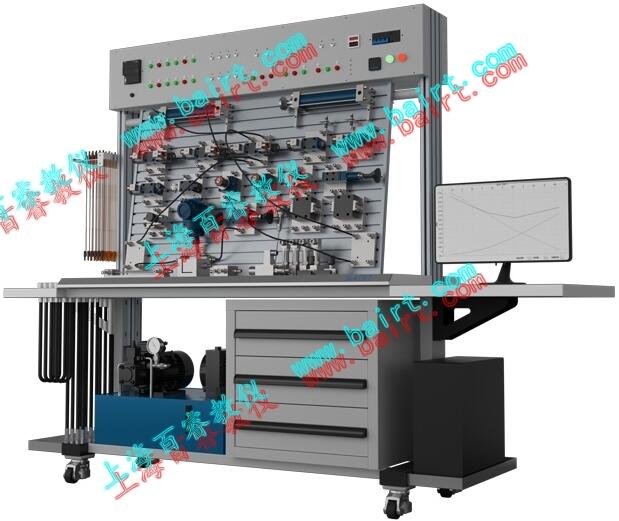

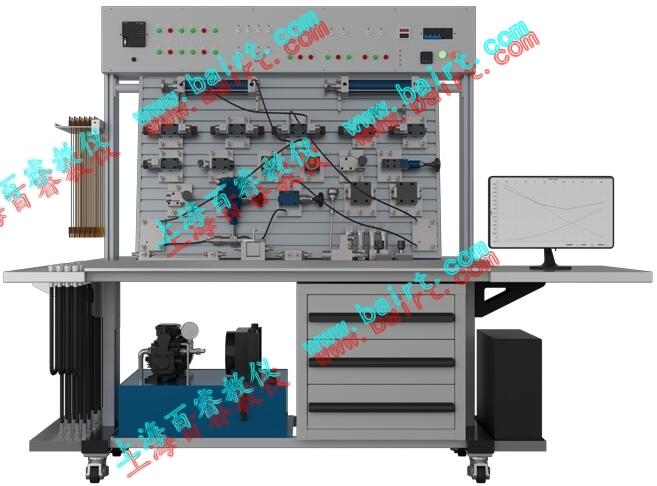

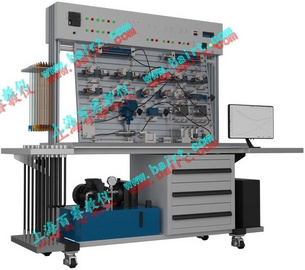

實驗臺由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
1.實驗工作臺
實驗工作臺由鐵制(一次成型工藝制作)主體、鋁型材操作面板構成。面板帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。
工作臺尺寸：長×寬×高=1600mm×680mm×1800mm (其包裝后約300kg)
2.液壓泵站
系統額定工作壓力：6.3Mpa。(可至7Mpa)
?、? 電機—泵裝置(1臺)
變量葉片泵-電機1臺：
變量葉片泵：單向，公稱排量6.67mL/r，容積效率 90%;
電機：三相交流電壓，功率2HP 4P，轉速1450r/min;
?、? 油箱：公稱容積45L;附有液位、油溫指示計，吸油、回油濾油器，安全閥等
3. 常用液壓元件
以博世力士樂液壓元件為主配置詳見配置清單。
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。
4. 電氣測控單元
可編程序控制器(PLC)：西門子S7-200系列，CPU224,I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，延時，順序等控制功能,并配有壓力表、流量計、功率表、轉速表、累時器等測量工具。
5.數據采集系統
計算機：PⅣ主機，19’液晶顯示器
數據采集卡 1塊
壓力傳感變送器 2只;
流量傳感變送器 1只;
功率傳感變送器 1只;
溫度傳感變送器 1只;
位移傳感變送器 1只;
計時器 2只;
