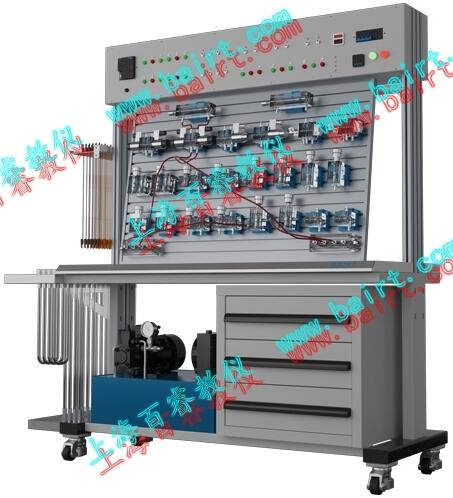

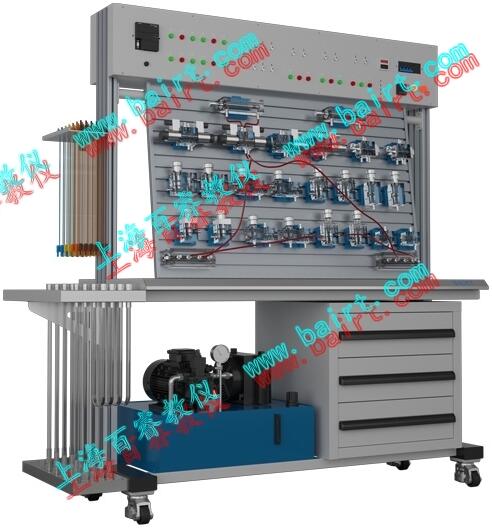

TY-B型 雙面透明液壓傳動實驗臺
一、主要特點:
1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。
2.防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。
3.獨立的元件模塊，方便的安裝方式，可以隨意地組合各種實驗?？?，搭建各種不同的實驗回路。
4.液壓元件的承受壓力為1Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。
5.采用可編程控制器(PLC)控制，優化了控制方案
二、實驗臺功能
1.常用液壓元件的性能測試：(液壓泵、溢流閥、節流閥、調速閥、減壓閥等);
2.液壓傳動基本回路實驗：(十幾種回路)
3.學生自行設計、組裝的擴展液壓回路實驗;(可擴展上百種實驗)
4.可編程序控制器(PLC)電氣控制實驗，機電液一體控制實驗形式;
三、實驗臺組成
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
?、?實驗臺架
實驗臺架由1.0mm厚鋼板壓制的鐵質柜體、鋁型材操作面板、鐵質凹型油盤，高密度防火板電路箱等組成。
工作臺尺寸：長×寬×高=1500mm×750mm×1700mm (其包裝重量約300kg)，安裝面帶“T”溝槽形式的鋁合金型材結構
?、?液壓泵站
系統額定工作壓力：0.8Mpa。
(1)電機—泵裝置(臺)
泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率350W，轉速0～1400r/min;直流調速器調速。(可選擇變頻調速系統，價格另計);
(2)油箱：公稱容積30L;附有液位、油溫指示計，吸油、回油濾油器，安全閥等。
?、?常用液壓元件
配置詳見附件1。
每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
?、?電氣控制單元
可編程序控制器(PLC)：德國西門子S7-200，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等
四、常用的實驗項目列舉：
1)1)用換向閥的換向回路
2)2)用“O”型機能換向閥的閉鎖回路
3)3)用液控單向閥的閉鎖回路
4)4)壓力調定回路
5)5)二級壓力回路
6)6)用減壓閥的減壓回路
7)7)用增壓缸的增壓回路
8)8)用換向閥的卸載回路
9)9)進油節流調速回路
10 10)回油節流調速回路
11 11)流量閥短接的速度換接回路
12 12)二次進給回路
1313)閥的順序動作回路
14)用壓力繼電器的順序動作回路
15)用電器行程開關的順序動作回路
16)用行程閥的順序動作回路
五、增加仿真機構單元：
為突出液動在工業的重要性，結合教學實驗臺的教學生動及興趣性，增加實戰性，在氣動實驗臺的基礎上，增加液壓挖掘機仿真機構，功能：
1挖掘作業，鏟斗與斗桿復合進行工作實驗;
2卸料作業，斗桿與鏟斗工作同時，大臂可調整位置高度。
另有：液壓裝載機仿真機構、小型液壓叉車仿真機構、小型液壓吊車仿真機構等多種工程機械仿真機構供客戶挑選，歡迎來電咨詢。
