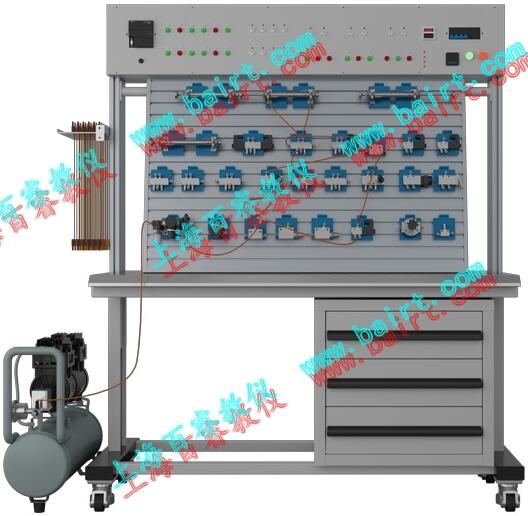

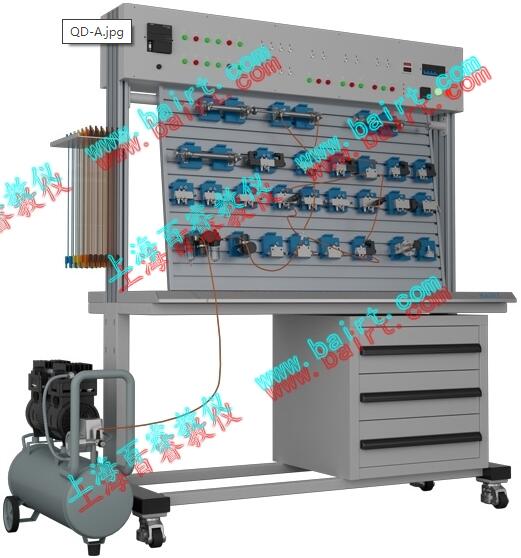

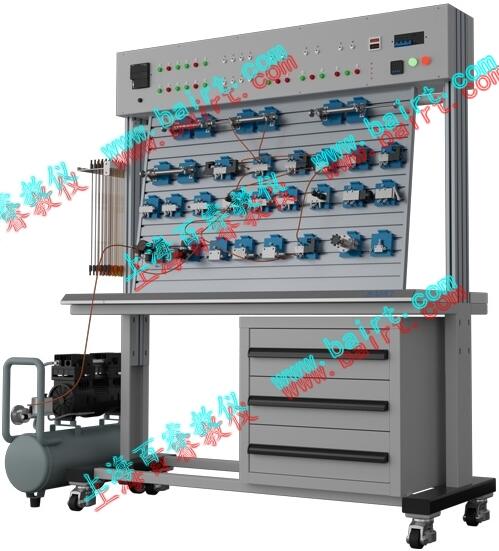

QD-A型氣動傳動教學實驗臺
氣動傳動教學實驗臺---氣動實驗臺---氣壓傳動實驗臺
一、主要特點：
1.模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.快速可靠的連接接頭，拆卸簡便省時。
3.采用標準的工業氣動元件，性能可靠、安全。
4.低噪音的工作泵站，提供一個安靜的實驗環境(噪聲<60)。
二、實驗項目：
?、?PLC控制回路實驗:
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.一次壓力控制回路
4.二次壓力控制回路
5.高低壓切換回路
6.雙作用氣缸的雙向調速回路(進口調節、出口調節)
7.速度換接回路
8.緩沖回路
9.互鎖回路
10.過載保護回路
11.位置控制式單往復回路
12.壓力控制式單往復回路
13.時間控制式單往復回路
14.單雙作用缸連續往復動作回路
15.采用節流閥的同步回路
16.三缸連動回路
17.計數回路
18.延時回路
19.邏輯閥的應用回路(或邏輯)
20.雙手操作回路
?、?繼電器控制回路
汽缸緩沖回路
汽缸給進系統
雙缸動作回路
?、?可編程序控制器(PLC)電氣控制實驗，機-電-氣一體化控制實驗：
?、?PLC指令編程、梯形圖編程學習
?、?PLC編程軟件的學習與使用
?、?PLC與計算機的通訊、在線調試
?、?PLC與氣動相結合的控制實驗
?、?PLC指令編程實訓
?、?學生自行設計、組裝和擴展各種回路實驗
三、實驗臺組成：
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成
工作臺尺寸：長×寬×高=1500mm×650mm×1700mm (其包裝重量約300kg)
2.工作泵站：
氣泵輸入電壓：AC 220V/50Hz 電機(雙頭)功率：250W
額定輸出壓力：0.8Mpa 氣泵容積：20L
工作噪聲：< 60分貝
3.氣動元件：
以JELPC氣動元件為主，配置詳見附件。
氣動元件均配有鋁合金過渡底板(工程塑料)，可方便、隨意地將元件安放在實驗面板(面板帶“T”溝槽形式的鋁合金型材結構)上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.電氣控制單元：
可編程序控制器(PLC);采用西門子S7-200系列, CPU224,I/O口24點;繼電器輸出形式。
電源電壓：AC 220V/50Hz
5、增加仿真機構單元：
為突出氣動實驗臺的教學生動及興趣性，增加實戰性，在氣動實驗臺的基礎上，增加氣動挖掘機仿真機構，功能：
1挖掘作業，鏟斗與斗桿復合進行工作實驗;
2卸料作業，斗桿與鏟斗工作同時，大臂可調整位置高度。
