配鑄鐵仿真機構一套

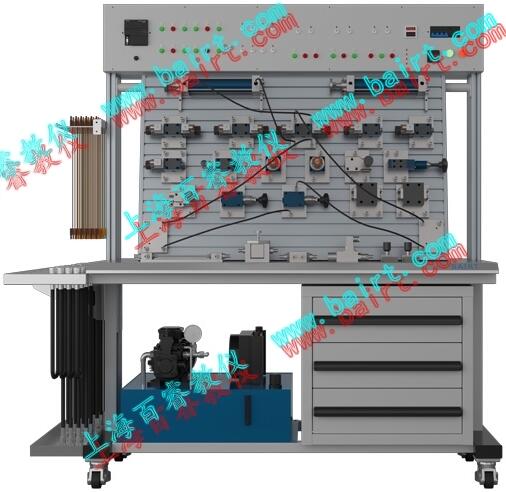

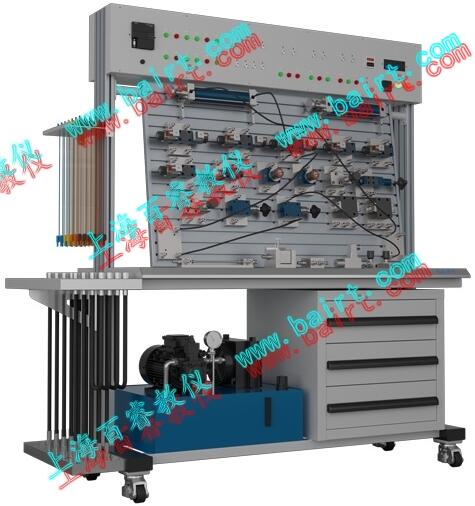

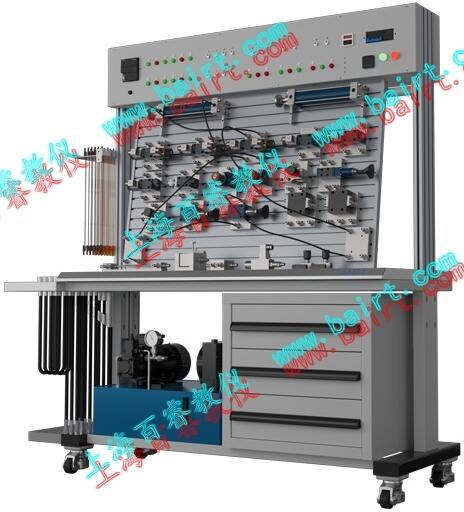

YD-A型 液壓傳動綜合實驗臺
液壓傳動綜合實驗臺---液壓教學實驗臺---液壓氣動實驗臺
一、主要特點:
1.系統全部采用標準的工業液壓元器件，使用安全可靠，貼近工業化。
2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。
3.精確的測量儀器，方便的測量方式，使用簡單，測量精確可靠。
4.采用可編控制器(PLC)與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。
5.增加組態仿真軟件，增加虛擬軟件回路搭接及檢測故障功能，實現功能強化。
①常用液壓元件的性能測試
1.液壓泵的特性測試
2.溢流閥的特性測試(靜態測試)
3.節流調速閥的特性測試
②液壓傳動基本回路實驗：
1) 溢流閥調壓回路
2) 簡單壓力調定回路
3) 溢流閥緩沖回路
4) 二級壓力回路
5) 雙向壓力調整回路
6) 多個溢流閥的調壓回路
7) 減壓閥的減壓回路
8) 換向閥的卸荷回路
9) 先導式溢流閥的卸荷回路
10) 順序閥的平衡回路
11) 速度調節回路
12) 調速閥短接速度換接回路
13) 節流閥進油節流調速回路
14) 節流閥回油節流調速回路
15) 調速閥進油節流調速回路
16) 調速閥回油節流調速回路
17) 節流閥變壓節流調速回路
18) 調速閥變壓節流調速回路
19) 進油節流調速回路
20) 回油節流調速回路
21) 方向控制回路
22) 保壓(自鎖)回路
23) 雙缸工作控制回路
24) 順序閥順序動作回路
25) 電氣行程開關順序動作回路
26) 壓力繼電器順序動作回路
27) 用PLC控制液壓回路和系統
28) 液壓傳動性能實訓
④ 學生自行設計、組裝的擴展液壓回路實驗可達80種.
⑤ 可編程序控制器(PLC)電氣控制實驗，機電液一體控制實驗形式。
1、PLC的指令編程，梯形圖編程的學習
2、PLC編程軟件的學習及使用
3、PLC與計算機的通，在線調試、監控
4、PLC對液壓傳動控制的優化
6 配裝載機仿真機構。
1)液壓傳動各部件結構的觀摩及液壓控制系統原理的學校與分析。
2)液壓裝載機械演示控制實驗。
?、傺b料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升;
?、谛读献鳂I，鏟斗卸物(搖臂縮回，使鏟斗轉向)，動臂下降。
二、實驗臺組成：
?、?實驗工作臺
實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。
工作臺尺寸：長×寬×高=1500mm×650mm×1800mm (其包裝后約300kg)
?、?液壓泵站
系統額定工作壓力：6.3Mpa。(可至7Mpa)
?、? 電機—泵裝置(1臺)
變量葉片泵-電機1臺：
變量葉片泵：單向，公稱排量6.67mL/r，容積效率 90%;
電機：三相交流電壓，功率2HP 4P，轉速1450r/min;
?、? 油箱：公稱容積45L;附有液位、油溫指示計，吸油、回油濾油器，安全閥等
?、?常用液壓元件
以博世力士樂Rexroth技術元件元件為主，配置詳見配置清單。
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。
?、?電氣測控單元
可編程序控制器(PLC)：西門子S7-200系列，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.
