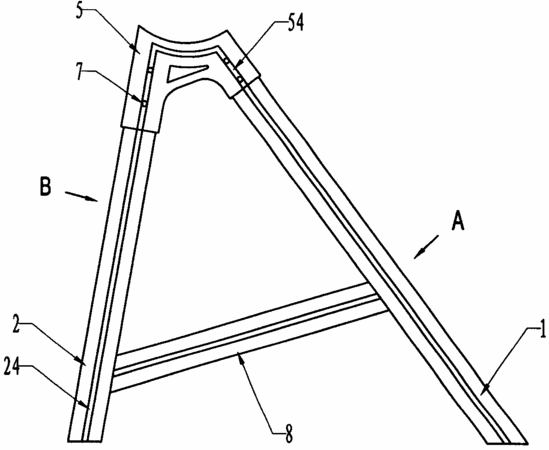

摘要:一種太陽能熱水器支架,包括固定水箱、集熱管及反光板的主支架,主支架頂端聯接有安裝水箱的水箱托架,其特征在于:主支架同側的前后支腿之間插接有連接桿,后支腿之間插接橫梁,其下橫梁側面延伸出上翼片,后支腿的側面延伸出側翼片,斜撐的一端與上翼片螺栓聯接,另一端螺栓聯接側翼片;兩前支腿之間設有多根橫梁,橫梁上設有反光板安裝面;水箱托架上設有安裝水箱的弧形安裝面、與前支腿連接的安裝面、與后支腿連接的安裝面,水箱托架與支腿之間螺栓連接。支腿、斜撐的一組相對的側面為向外凸出的弧形面,另一組相對的側面為向里凹陷的弧形面;凸出弧形面上設有條形凹槽;后支腿之間的下橫梁上延伸出上翼片的側面上設有凹槽;水箱托架上設有與支腿上的凹槽相對應的條形突起。它外形美觀,提高了結構強度及可靠性,牢固耐用,安裝也很方便,適于推廣。
- 專利類型實用新型
- 申請人山東桑樂太陽能有限公司;
- 發明人聶樹林;高立峰;羅江;王斌;韓敬俊;
- 地址250014山東省濟南市歷下區科院路19號桑樂公司
- 申請號CN200620080800.X
- 申請時間2006年02月16日
- 申請公布號CN2906481Y
- 申請公布時間2007年05月30日
- 分類號F24J2/52(2006.01);
