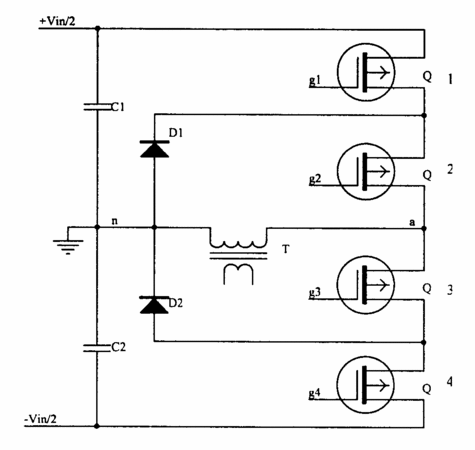

摘要：本實用新型涉及一種應用于開關電源的二極管鉗位式三電平半橋變換器，它包括中心接地的對稱正負電源、與該電源并接的電容分壓支路和半橋交流橋臂、及接在橋臂中點與電容分壓支路中點間的高頻降壓變壓器，電容分壓支路的中點接電源的地端；半橋交流橋臂包括四個開關管，第一至第四開關管依次串接后再并接在電源的正、負端之間；高頻降壓變壓器接在電容分壓支路中點與第二第三開關管的串接點之間；第一第二開關管的串接點與電源的地端間反向跨接第一續流二極管，第三第四開關管的串接點與電源的地端間正向跨接第二續流二極管。其具有以下優點：開關管電壓應力小，理論上承受的電壓為輸入電壓的一半，比傳統半橋電路耐壓要求降低一半；控制方法簡單。
- 專利類型實用新型
- 申請人太原理工天成科技股份有限公司;
- 發明人吳學智;張建利;
- 地址030024山西省太原市千峰南路鴻峰花園10－11樓5層
- 申請號CN200620001980.8
- 申請時間2006年01月27日
- 申請公布號CN2884684Y
- 申請公布時間2007年03月28日
- 分類號H02M7/155(2006.01);
