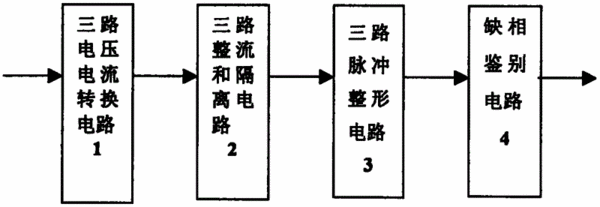

摘要：本實用新型涉及高壓變頻器功率單元缺相檢測器，它包括：三路電壓電流轉換電路，用于將輸入的三相交流電壓轉換成三相交流電流；三路整流和隔離電路，用于將輸入的三相交流電流信號分別變換成與電流信號電氣隔離的三相單向電壓信號，其輸入分別接所述電壓電流轉換電路的各相輸出；三路脈沖整形電路，用于將三相單向電壓信號整形為三相脈沖，其各路輸入分別接所述整流和隔離電路的各相輸出；一缺相鑒別電路，用于鑒別缺相，其三路輸入分別接所述脈沖整形電路的每路輸出。具有以下明顯優點：電氣隔離度高，可免去高壓回路的干擾；響應速度快，響應時間為半個周波10mS；電路簡單，實現容易。
- 專利類型實用新型
- 申請人太原理工天成科技股份有限公司;
- 發明人吳學智;張建利;
- 地址030024山西省太原市千峰南路鴻峰花園10－11樓5層
- 申請號CN200620001982.7
- 申請時間2006年01月27日
- 申請公布號CN2884638Y
- 申請公布時間2007年03月28日
- 分類號H02H3/253(2006.01);H02H7/12(2006.01);G01R29/16(2006.01);
