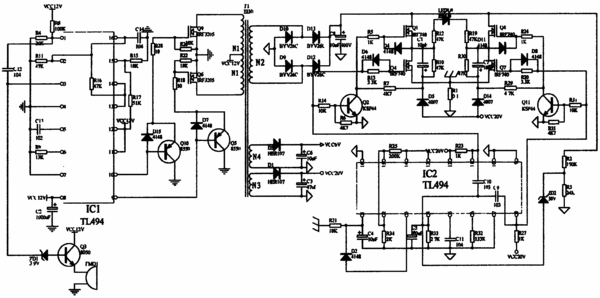

摘要:本實用新型是汽車專用逆變電源,包括變壓器T、整流電路、斬波電路、脈沖發生器和脈沖驅動電路,其特征在于:增加了高壓、低壓報警及輸出一組直流6V電壓,電源專用集成電路IC1第12腳與第15腳之間連接一電阻R15;電源直流12V經分壓電阻R8、電阻R4接第1腳,第1腳與第3腳之間連接-電容C12,第3腳經穩壓管ZD1與晶體管Q3基極連接,晶體管Q3發射極還串接有蜂鳴器(FMQ1);變壓器T次級增加一組副繞組N4,副繞組N4線間連接二極管D3和電容C6,得到6V的高頻直流電,這個電壓用于給諾基亞手機專用充電的電源。本汽車專用逆變電源是逆變電源和諾基亞手機充電電源結合起來的產物。
- 專利類型實用新型
- 申請人深圳市安泰信電子有限公司;
- 發明人湯勇軍;曾勇;王奇偉;
- 地址518055廣東省深圳市西麗塘朗工業區A29棟
- 申請號CN200620007963.5
- 申請時間2006年03月16日
- 申請公布號CN2882105Y
- 申請公布時間2007年03月21日
- 分類號H02M7/48(2006.01);H02M7/538(2006.01);H02M3/28(2006.01);H02M3/337(2006.01);G01R19/165(2006.01);
