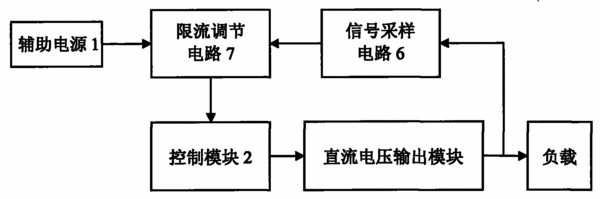

摘要：本實用新型公開了一種開關電源的輸出控制電路，包括輔助電源、控制模塊和電流調節模塊，輔助電源的輸出端耦合至控制模塊和電流調節模塊，電流調節模塊的輸出端耦合至控制模塊的輸入端，控制模塊的輸出端耦合至開關電源直流電壓輸出模塊中開關器件的控制端，電流調節模塊包括：信號采樣電路，其用于采集開關電源直流電壓輸出模塊的輸出電流信號并將其轉化為采樣點電壓信號；限流調節電路，其用于提供可調限流參考電壓信號同時根據采樣點電壓信號生成電流調節信號。本實用新型中，電流調節模塊能夠對輸出限流點進行連續調整，控制模塊根據電流調節模塊輸出的電流調節信號產生相應的開關控制信號，從而實現輸出電流的限流調節。
- 專利類型實用新型
- 申請人深圳市安泰信電子有限公司;
- 發明人余式云;湯勇軍;
- 地址518055廣東省深圳市南山區西麗塘朗工業區A29棟
- 申請號CN200720122447.1
- 申請時間2007年08月24日
- 申請公布號CN201113793Y
- 申請公布時間2008年09月10日
- 分類號H02M3/10(2006.01);H02M1/32(2007.01);G05F1/46(2006.01);
