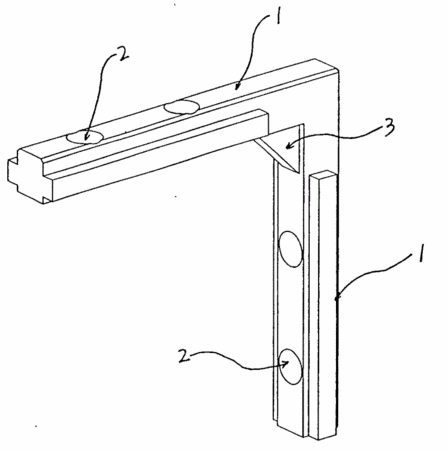

摘要：一種型材聯接裝置，其特征在于，包括兩個相互垂直的聯結片，所述聯結片的外形與所要聯結的型材上的凹槽相適應并可收容于所述凹槽內，在所述聯接片上設有通孔。上述的型材聯接裝置，可在所述兩個聯結片的直角連接處設有加固板。與現有技術相比，本實用新型的型材聯接裝置，聯結片的大小與所要聯結的型材上的凹槽相適應，有效利用鋁型材截面的直通凹槽，配合鋁型材凹槽，實現兩鋁型材框架垂直裝配，螺絲穿過聯結件上的通孔緊固在型材框架上的螺絲孔位，裝配定位準確，牢固，無需工裝設備輔助，另外，聯結件不外露，框架外表簡潔美觀，應用在電視墻框架等系統中不會因聯結裝置干涉光路。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人訾斌;
- 地址518053廣東省深圳市南山區華僑城康佳集團
- 申請號CN200420093716.2
- 申請時間2004年09月27日
- 申請公布號CN2767735Y
- 申請公布時間2006年03月29日
- 分類號F16B12/00(2006.01);F16S3/04(2006.01);
