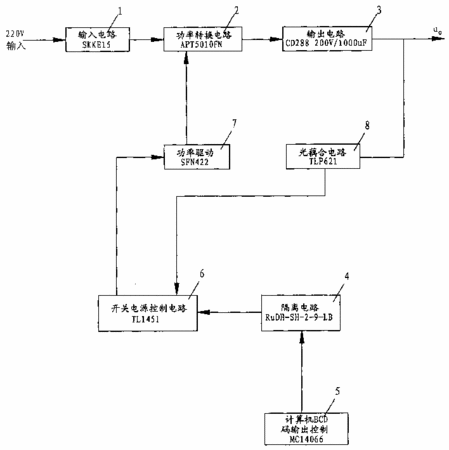

摘要:一種用于超聲波粉碎機中的鍵控大功率開關電源,包括輸入電路、功率轉換電路、輸出電路、隔離電路、計算機BCD碼輸出控制電路,開關電源控制電路、功率驅動電路和光耦合器電路,其中:輸入電路、功率轉換電路和輸出電路依次相連,計算機BCD碼輸出控制電路、隔離電路和開關電源控制電路依次相連,功率驅動電路連接在功率轉換電路與開關電源控制電路之間,光耦合器電路連接在輸出電路與開關電源控制電路之間。本實用新型避免了傳統調節模式,同時即具備良好穩壓特性及帶載能力,更重要的是省略了電源變壓器。對調整管僅保留50W的散熱器,體積大大縮小。特別適合大功率超聲波設備的應用。由于鍵控輸出與整體電路完全隔離,又為計算機控制提供了良好的條件。
- 專利類型實用新型
- 申請人上??茖С晝x器有限公司;
- 發明人周侖;奚雄偉;
- 地址200233上海市宜山路801號
- 申請號CN200420021062.2
- 申請時間2004年03月19日
- 申請公布號CN2702529Y
- 申請公布時間2005年05月25日
- 分類號H02M7/12;H02M3/28;H02M1/08;
