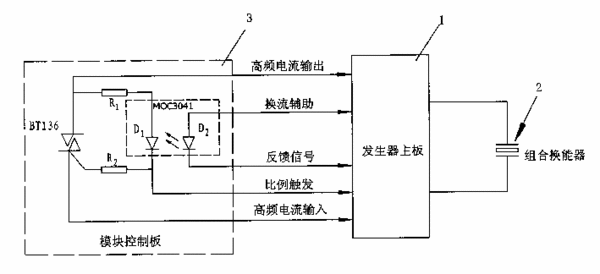

摘要：一種功率無級連續可調超聲波清洗器的控制電路，包括發生器主板和組合換能器，其特征在于：它還包括一與發生器主板相連的模塊控制板，該模塊控制板上的電路包括一光耦觸發電路、兩個連接在光耦觸發電路輸出端的電阻、以及一連接在兩電阻間的雙向可控硅。本實用新型采用了合理的反饋信號與移相脈沖的動態合成，配上濾波網絡使得功率無級可調的過程相當平滑且有顯著效果。由于過零觸發電位器的緩慢調節，絲毫沒有傳統的功率換檔造成的脈沖斷續、跳躍感覺。使超聲波輸出功率在25％－100％之間無級變化，滿足各種所需的功率。
- 專利類型實用新型
- 申請人上?？茖С晝x器有限公司;
- 發明人周侖;
- 地址200233上海市宜山路801號
- 申請號CN200420021063.7
- 申請時間2004年03月19日
- 申請公布號CN2683269Y
- 申請公布時間2005年03月09日
- 分類號B08B3/12;
