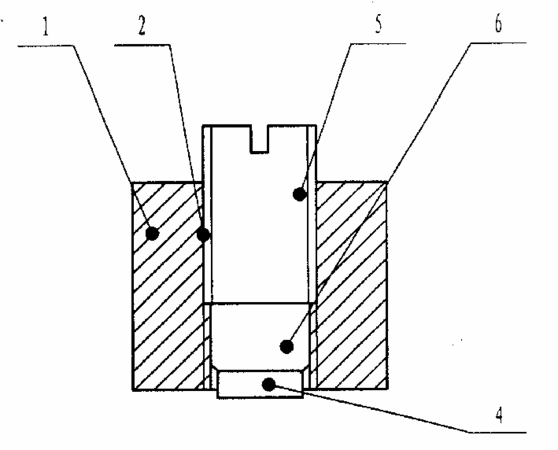

摘要：一種磨制金相試樣夾具，它包括夾具座、卡夾件，其特征是：所說的夾具座是中部有螺紋通孔的金屬塊，螺紋通孔的直徑大于被磨制的金相試樣的直徑，所說的卡夾件是上端有槽并且外側具有外螺紋的永磁體，永磁體擰在螺紋通孔內。本實用新型還可采取這樣的結構，它包括夾具座、卡夾件，其特征是：所說的夾具座是中部有螺紋通孔的金屬塊，螺紋通孔的直徑大于被磨制的金相試樣的直徑，所說的卡夾件是開槽平端圓柱螺釘，該螺釘擰在螺紋通孔內，螺柱的下端吸著永磁體，永磁體的直徑小于螺紋通孔。本實用新型結構簡單，在磨制金相試樣的過程中金相試樣卡夾可靠。
- 專利類型實用新型
- 申請人太原鋼鐵（集團）有限公司;
- 發明人鄧有林;李欣田;
- 地址030003山西省太原市尖草坪2號
- 申請號CN200320111005.9
- 申請時間2003年10月01日
- 申請公布號CN2655221Y
- 申請公布時間2004年11月10日
- 分類號G01N1/28;
