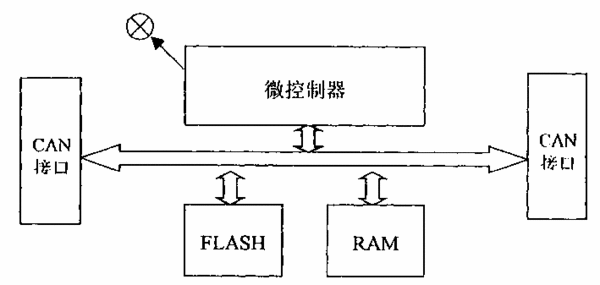

摘要：一種CAN智能中繼器/網橋，是由CAN接口、微控制器、閃存、及隨機存儲器組成；其中，其配備有兩個CAN接口，它能夠從一個CAN接口接收到的CAN報文通過另外一個CAN接口發送出去，起到一個中繼作用。CAN中繼器模式就是將從一個CAN接口接收到的CAN報文通過另外一個CAN接口發送出去；其過程對報文不作任何判斷和處理，完全透明、平等的模式。RSM網橋模式就是兩個CAN接口是平等的，從一個端口接收的報文符合CAN2.0B標準，其29位報文ID中具有7位網段地址，經過對比，如果網段地址等于本中繼器設定的網段地址，則將該報文中的網段地址去掉，轉換成符合CAN2.0A標準的RSM格式后從另外一個端口發送；從一個端口接收到的CAN2.0A標準的RSM格式的報文，添加上網段地址，轉換成符合CAN2.0B的29位報文ID，所謂RSM擴展格式，從另外一個端口發送出去。由于有上述構造使得本實用新型具有即可以起到中繼器增加通訊距離的作用，又可以有效地解決RSM模塊由于報文格式的限制，不能超過60個模塊的局限性，而不用對用戶當前正在使用的模塊作任何改變。
- 專利類型實用新型
- 申請人北京華控技術有限責任公司;
- 發明人陳小楓;劉瑩;陶煜;李學惠;
- 地址100085北京市海淀區上地創業路8號3號樓2層
- 申請號CN02294066.9
- 申請時間2002年12月26日
- 申請公布號CN2567939Y
- 申請公布時間2003年08月20日
- 分類號H04L29/02;H04L12/40;H04B7/14;
