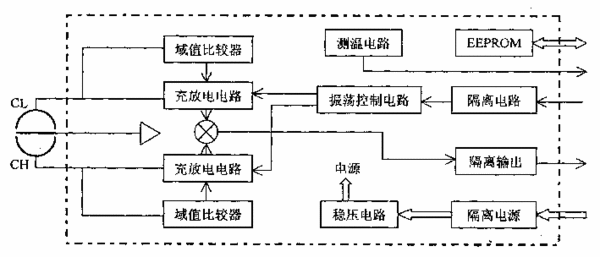

摘要：一種直接數字電容頻率轉換電路，是由兩組受控分時工作的充放電電路和電壓域值比較器、分時控制電路、輸出合成電路、測溫電路、隔離電源電路及用于存儲傳感器特征化數據的EEPROM幾部分組成；本實用新型電路結構省去了[電容值→模擬信號→數字信號]這一過程中間的“模擬信號”環節，實現了電容到數字頻率信號的直接轉換。從而改變了傳統模擬信號處理只能得到一個合成信號而不能獲取單邊信號的缺點；不再需要使用A/D轉換器采集信號，因為不再使用A/D轉換器，使其在不同的國家銷售時不必再考慮電源是50Hz或60Hz的影響。降低了成本，同時具有數字電路特有的超強抗干擾性能；兩路信號的分別獲取，使傳感器信息量增加一倍，從而實現了高精度、低成本、強抗干擾的電容信號數字化轉換。
- 專利類型實用新型
- 申請人北京華控技術有限責任公司;
- 發明人王長密;馬小勇;張廣川;曹正平;陳小楓;汪寶兵;
- 地址100085北京市海淀區上地創業路8號3號樓2層
- 申請號CN02257164.7
- 申請時間2002年09月27日
- 申請公布號CN2560046Y
- 申請公布時間2003年07月09日
- 分類號G08C19/00;
