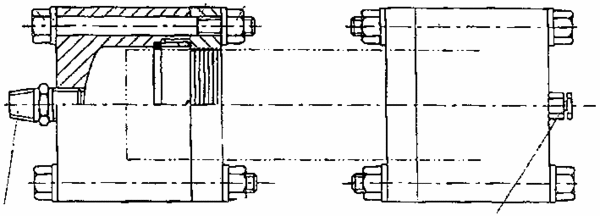

摘要：本實用新型公開了一種塑料管材耐壓、爆破試驗卡具,包括夾具體、夾盤和密封圈,其中,密封圈置于夾具體內圓表面上,并在軸向定位,其定位方式一是采用開式,二是采用溝槽式,采用開式定位方式采用“O”型密封圈,并通過壓圈擠壓使其與試管的配合更緊密,而采用溝槽式定位方式,選用“U”型密封圈,壓力通過“U”型腔可使密封圈內環與試管緊密配合,此外,夾盤上與試管配合的面為鋸齒狀,另外,夾具體與夾盤之間采用了鎖溝式連接,本新型解決了現有技術試驗壓力低、密封性差、安裝使用煩瑣的缺陷,是現有塑料管材進行耐壓、爆破試驗的理想的卡具。
- 專利類型實用新型
- 申請人承德市金建檢測儀器有限公司;
- 發明人任雨峰;孫興元;高文華;
- 地址067000河北省承德市開發西區14號
- 申請號CN01276840.5
- 申請時間2001年12月07日
- 申請公布號CN2515670Y
- 申請公布時間2002年10月09日
- 分類號G01N3/12;
