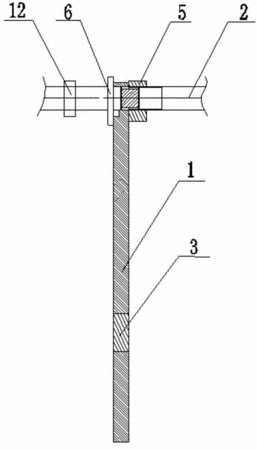

摘要:本實用新型提供了一種沖擊試驗機擺錘裝置,包括錘體、轉軸和沖擊刃,所述轉軸包含小軸徑段和位于小軸徑段兩側的基軸段,毗鄰小軸徑段一側的基軸段上加工有外螺紋并設有鎖緊螺母,在小軸徑段另一側的基軸段上設有定位臺階,所述軸孔的上部側壁上開設有連通軸孔的開口豁;本實用新型中的轉軸設有小軸徑段,錘體的軸孔上設有開口豁,錘體的軸孔經開口豁自下而上進入小軸徑段,平移進入基軸段,由于開口豁寬度設定,錘體可穩固套設在基軸段不會下落進而實現將錘體裝配至轉軸上,鎖緊鎖緊螺母以實現對錘體的軸向定位。
- 專利類型實用新型
- 申請人承德市金建檢測儀器有限公司;
- 發明人任雨峰;劉東升;
- 地址067000 河北省承德市開發區西區14號
- 申請號CN201520622336.1
- 申請時間2015年08月18日
- 申請公布號CN204831742U
- 申請公布時間2015年12月02日
- 分類號G01M7/08(2006.01)I;G01N3/303(2006.01)I;G01N3/02(2006.01)I;
