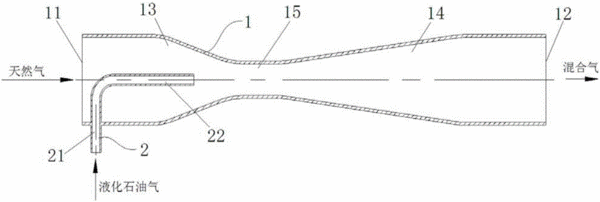

摘要：本實用新型涉及一種用于天然氣直接引射液態液化石油氣的增熱引射器，其特征在于：它包括一噴管，所述噴管的一端為進口，另一端為出口，所述噴管由進口到出口順次設置一收縮段和一擴張段，所述收縮段與所述擴張段的連接處為喉道，在所述收縮段中設置一石油氣導管，所述石油氣導管包括彼此連接的第一管段和第二管段，所述第一管道穿過所述噴管的所述收縮段的側壁，所述第二管道設置在所述噴管的中軸線上且管口面向所述噴管的出口。
- 專利類型實用新型
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人付子航;馮亮;楊玉霞;劉方;蒲波;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201621090939.2
- 申請時間2016年09月28日
- 申請公布號CN206094093U
- 申請公布時間2017年04月12日
- 分類號F23D14/64(2006.01)I;F23D14/48(2006.01)I;F23D14/46(2006.01)I;
