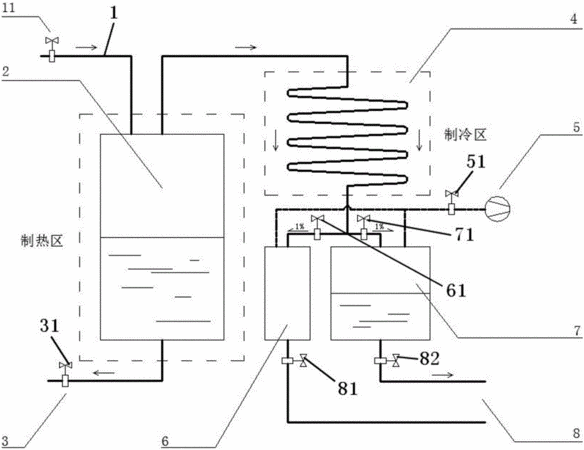

摘要:本實用新型公開了一種具有自動棄流功能的壓裂返排液負壓蒸餾處理裝置,該蒸餾裝置包括:蒸餾系統、冷凝系統、負壓抽吸系統和自動棄流系統;其中,所述蒸餾系統設有進液管;所述蒸餾系統與所述冷凝系統的進氣管連接;所述冷凝系統的排液管與所述自動棄流系統連接;所述負壓抽吸系統與所述自動棄流系統連接;所述自動棄流系統設有排液管。該蒸餾裝置通過設置自動棄流系統,可實現有效棄流初期高污染物濃度的冷凝液來達到提高水質的效果,同時通過設置的負壓抽吸系統,通過維持蒸餾器內負壓,降低待蒸餾液沸點,從而達到降低能耗的效果。該裝置結構簡單、維護簡便、能耗低、處理效果好的特點。
- 專利類型實用新型
- 申請人北京建筑大學;
- 發明人李琛;吳俊奇;
- 地址100044 北京市西城區展覽路1號
- 申請號CN201621125037.8
- 申請時間2016年10月14日
- 申請公布號CN206089086U
- 申請公布時間2017年04月12日
- 分類號C02F1/04(2006.01)I;
