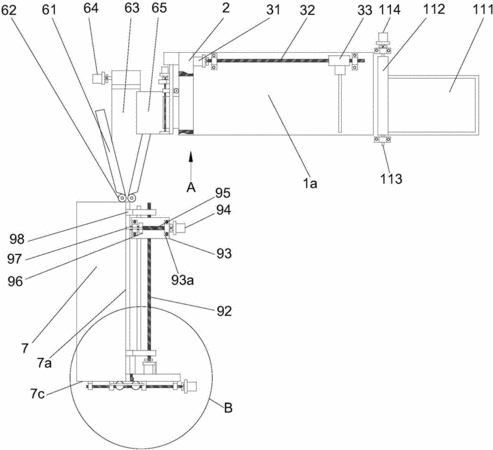

摘要：本實用新型公開了一種圖紙折疊裝置，其包括承紙平臺Ⅰ、支板Ⅰ、壓送器Ⅰ和折痕形成器Ⅰ；所述承紙平臺Ⅰ設有光滑的上表面，所述支板Ⅰ和壓送器Ⅰ位于承紙平臺Ⅰ上表面的上方，且所述承紙平臺Ⅰ與支板Ⅰ之間設有用于供圖紙通過的紙縫Ⅰ；所述承紙平臺Ⅰ的外側端面與支板Ⅰ的外側端面處于同一平面上；本實用新型的圖紙折疊裝置，有助于實現圖紙的快速折疊，降低了工作人員的勞動強度，提高了折疊效率，滿足了設計工程院大量折疊圖紙的需求。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人羅天洪;薛贊;
- 地址400074 重慶市南岸區學府大道66號
- 申請號CN201621068833.2
- 申請時間2016年09月21日
- 申請公布號CN206069058U
- 申請公布時間2017年04月05日
- 分類號B65H45/12(2006.01)I;
