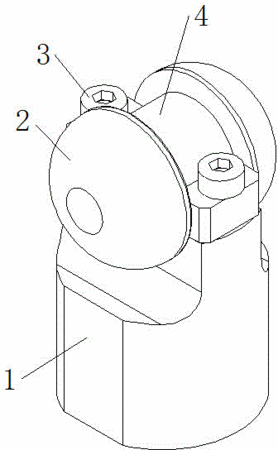

摘要：一種溝槽用超聲波加工刀頭，包括工具座和工具頭，工具座的內部設置有變幅桿，工具座的前端設置有工具頭安裝孔，工具頭安裝孔的軸線與變幅桿的軸線垂直，工具頭上設有安裝部和加工部，安裝部直徑小于加工部的直徑，工具頭的安裝部置于所述工具頭安裝孔并與變幅桿接觸。工具頭的加工部包括兩部分，一部分是外圓面，一部分是端面與外圓面之間的過渡面，外圓面突出工具座的前端，在加工時保證定位塊不會干涉加工部加工到溝槽過渡。該刀頭可實現對工件的溝槽底面及溝槽兩側過渡弧面的超聲波加工，變幅桿作用于工具頭中部，使工具頭與工件接觸部位位于工具頭的兩側，受力均勻，超聲波輸出效果好。
- 專利類型實用新型
- 申請人山東華云機電科技有限公司;
- 發明人燕會志;高飛;
- 地址250101 山東省濟南市高新區新濼大街1166號奧盛大廈1#樓21層
- 申請號CN201420843985.X
- 申請時間2014年12月26日
- 申請公布號CN204366351U
- 申請公布時間2015年06月03日
- 分類號B23P9/04(2006.01)I;
