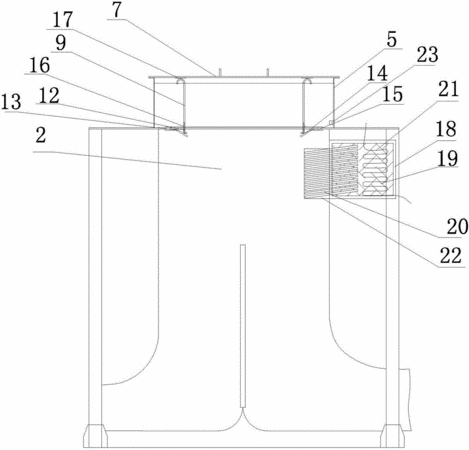

摘要:本實用新型提出一種立式煙道回轉室,其上檢修蓋板容易開啟,且能有效杜絕燙傷事故。串接在鍋爐煙道上,該回轉室具有幾字形的煙氣通道,所述煙氣通道的頂部設有檢修口,該檢修口處設有第一蓋板,回轉室頂部圍繞所述檢修口設置有支撐圍板,所述支撐圍板內部在所述檢修口邊緣處設有環形搭邊,所述第一蓋板的周緣搭接在所述環形搭邊上,在所述支撐圍板的頂部可拆卸固定有第二蓋板,所述支撐圍板、所述第一蓋板及所述第二蓋板圍合形成一空腔,所述第一蓋板與第二蓋板之間設有頂桿,頂桿的下端與第一蓋板連接,頂桿的上端與所述第二蓋板相抵,在所述頂桿上端設有提拉結構;在高度方向上,所述第二蓋板與回轉室上方的檢修踏板相平齊。
- 專利類型實用新型
- 申請人浙江特富鍋爐有限公司;
- 發明人徐子逸;車云霞;陳巧巧;勞海;張琦;劉杰;
- 地址314422 浙江省嘉興市海寧市長安鎮(農發區)啟潮路36號
- 申請號CN201621027279.3
- 申請時間2016年12月14日
- 申請公布號CN206037083U
- 申請公布時間2017年03月22日
- 分類號F23J11/00(2006.01)I;F23J13/08(2006.01)I;
