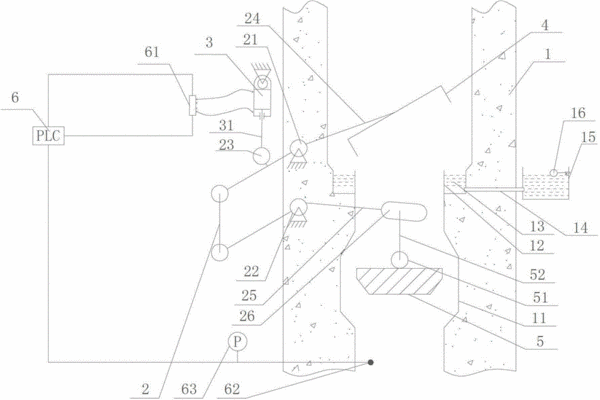

摘要：本發明公開了一種高溫煙氣緊急排放系統，包括用于排放煙氣的異形煙道，異形煙道有窄部喉管部，還包括一平行四連桿機構，平行四連桿機構包括四個鉸接軸，其中兩個鉸接軸固定在異形煙道側壁上成型為上固定鉸接軸和下固定鉸接軸；平行四連桿機構的上平行桿通過一鉸接軸連接在一氣缸的活塞桿上；其中，所述異形煙道的喉管部設有密封門，喉管部的下部設有隔熱門；密封門通過一上連架桿與上固定軸連接，隔熱門通過下連架桿與下固定軸連接；氣缸通過活塞桿推動平行四連桿機構順時針或逆時針轉動，帶動密封門和隔熱門封閉和打開。本發明解決了傳統泄壓裝置的高溫腐蝕和酸性氣體腐蝕問題。
- 專利類型發明專利
- 申請人北京機電院高技術股份有限公司;
- 發明人汪洪偉;李麗艷;楊紅芬;黃偉;張宇昕;胡晨;
- 地址100027 北京市朝陽區工體北路4號
- 申請號CN201310306658.0
- 申請時間2013年07月19日
- 申請公布號CN103335322A
- 申請公布時間2013年10月02日
- 分類號F23J11/00(2006.01)I;
